AudioPressBox APB Mini

APB-008 IW-EX

In der Wand gibt 8 Line/MIC-Ausgänge Expander

Ein professioneller Pressbox (Audio Splitter) Expander mit 8 Line/MIC-Ausgängen , entwickelt für Systemintegratoren für eine feste Installation.
IW steht für IN WALL , da es für die Einbauung gedacht ist.
Die Ausgaben sind in Kanal A und Kanal B unterteilt, sodass sie auch für zweisprachige Konferenzen verwendet werden können.
Jeder Ausgang ist unabhängiger Transformator symmetrisch und isoliert.
Er verfügt über 2 Eingänge mit 3-poligen Phoenix-Steckern, einen für jeden Ausgangskanal.
Man kann jeden Eingang über Jumper an Ausgangskanal A oder B oder beide routen.

Der Expander muss mit einer APB-Drive-Einheit versorgt werden, um ordnungsgemäß zu funktionieren.

WBOX Series Einbaudosen – SCAME
Abmessungen: 153x98x70mm
Nettogewicht: 0,123 kg
Farbe: Orange
Die SCAME Flush Mounting Box ist für Systemintegratoren konzipiert und kann eine feste Installation zusammen mit unserem APB-008 IW-EX und/oder APB-P008 IW-EX durchführen.

Eine bündig montierte Abzweigdose ist im APB-008 IW-EX-Paket enthalten.

Es ist auch im Zubehörbereich erhältlich.

BENÖTIGT EINE ANTRIEBSEINHEIT als SOURCE: APB-D100, APB-D100 R, APB-D116 R-DANTE, APB-D200 R, APB-D200 R-DANTE, APB-D216 R-DANTE, APB-208 R, APB-400 R

  • 8 hochwertige symmetrische Ausgänge, jeder Ausgang ist unabhängig über einen Transformator isoliert
  • Jeder Ausgang ist zwischen LINE- oder MIC-Ausgangspegel umschaltbar
  • 2 interne Ausgangsgruppen: 4x Ausgang A und 4x Ausgang B
  • AudioPressBox liefert Audio in Broadcast-Qualität
Wo zu kaufen
Angebot anfordern
marketek-Logo
Tecnic-Logo
Vollständiges Kompass-Logo
BGS-Logo

Warten Sie auf weitere Details

Eigenschaften

Transformer 8x Symbol

Transformator Separat transformatorisch isolierte Ausgänge.

Anwendungen

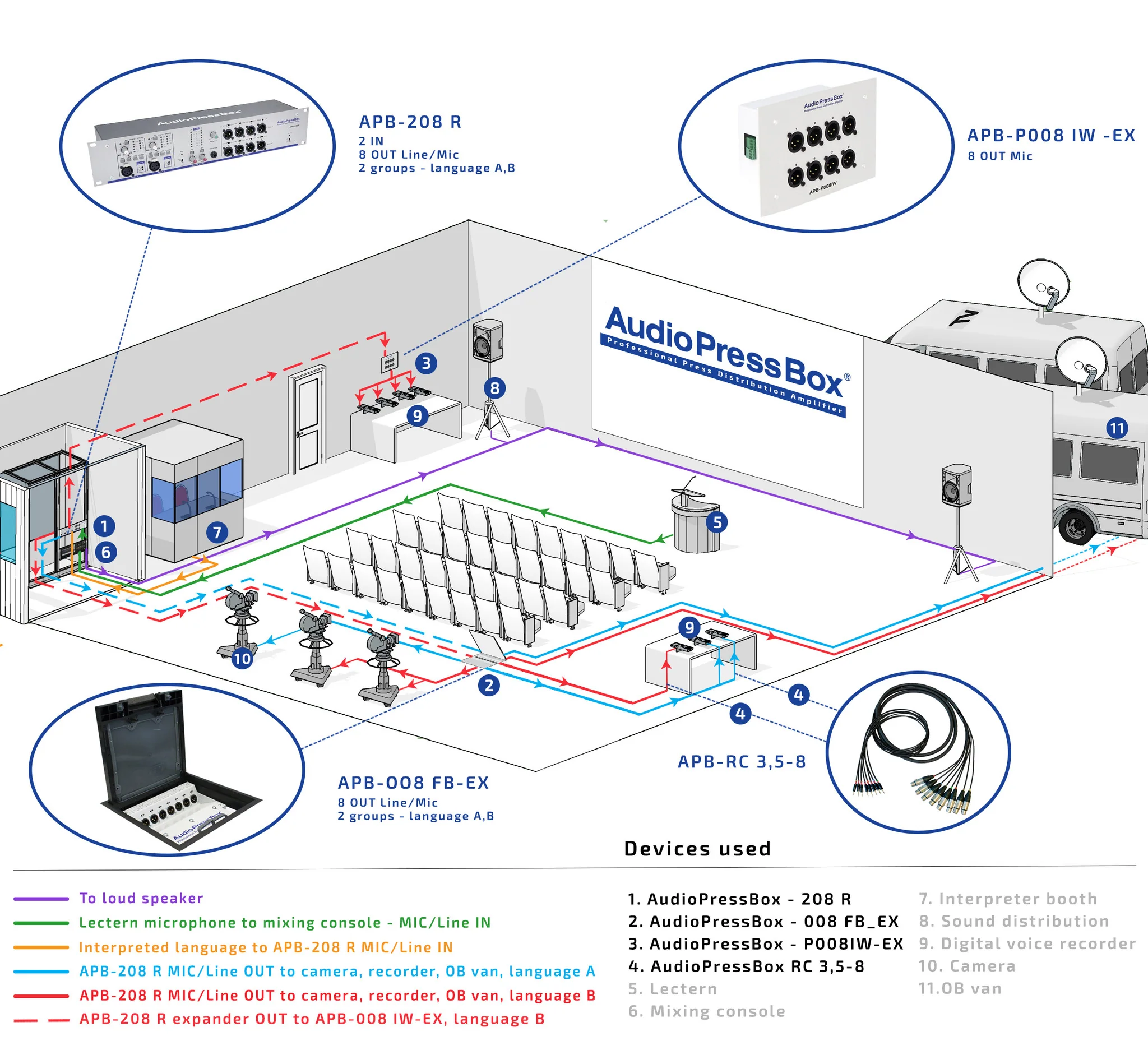

AudioPressBox APB_208R-P008IW-008FB-APPLICATION im Einsatz - Pressetonverteilung für Medien und Rundfunk

Spezifikation des APB-008 IW-EX

TypeExpander
Groups2
Inputs1x Bus A; 1x Bus B
Input connectorsballanced, 3-pin phoenix connector
Ouputs4x Bus A, Line/MIC level
4x Bus B, Line/MIC level
Output connectorsballanced, XLR-M connector
Transfomer isolated outputsYes (each output)
Nominal Output levelMIC: -20dBu ; LINE: +6 dBu
Output ImpedanceMIC: 220Ω ; LINE: 600Ω
Dimensions (WxHxD)180x120x63mm
Weight970g

Blockdiagramm

Diagramm: AudioPressBox APB-P008IW Signalfluss — Eingänge, die an Ausgänge geleitet werden

Downloads

AudioPressBox APB-008-OW-EX Produktansicht

Das Datenblatt

APB-008 IW-EX

Herunterladen
AudioPressBox APB-008-OW-EX Produktansicht

Hochauflösende Bilder

APB-008 IW-EX

Herunterladen
AudioPressBox APB-008-OW-EX Produktansicht

AutoCAD-Blockschaltbild

APB-008 IW-EX

Herunterladen
AudioPressBox APB-008-OW-EX Produktansicht

StarDraw-Blockschaltbild

APB-008 IW-EX

Herunterladen
AudioPressBox APB-008-OW-EX Produktansicht

Handbuch

APB-008 IW-EX

Herunterladen
AudioPressBox APB-008-OW-EX Produktansicht

Ausschnitt

APB-008 IW-EX

Herunterladen
AudioPressBox APB-008-OW-EX Produktansicht

Abmessungen

APB-008 IW-EX

Herunterladen
