AudioPressBox

APB-008 OW-EX

An der Wand 8 Line/MIC gibt Expander mit Ausgängen

Ein professioneller Pressbox (Audio Splitter) Expander mit 8 Line/MIC-Ausgängen , entwickelt für Systemintegratoren für eine feste Installation.
Der OW steht für ON WALL, da er für die Oberflächenmontage gedacht ist.
Die Ausgaben sind in Kanal A und Kanal B unterteilt, sodass sie auch für zweisprachige Konferenzen verwendet werden können.
Jeder Ausgang ist unabhängiger Transformator symmetrisch und isoliert.
Er verfügt über 2 Eingänge mit 3-poligen Phoenix-Steckern, einen für jeden Ausgangskanal.
Man kann jeden Eingang über Jumper an Ausgangskanal A oder B oder beide routen.

Der Expander muss mit einer APB-Drive-Einheit versorgt werden, um ordnungsgemäß zu funktionieren.

BENÖTIGT EINE ANTRIEBSEINHEIT: APB-D100, APB-D100 R, APB-D116 R-DANTE, APB-D200 R, APB-D200 R-DANTE, APB-D216 R-Dante, APB-208 R, APB-400 R

  • 8 hochwertige symmetrische Ausgänge, jeder Ausgang ist unabhängig über einen Transformator isoliert
  • AudioPressBox liefert Audio in Broadcast-Qualität
  • Jeder Ausgang ist zwischen LINE- oder MIC-Ausgangspegel umschaltbar
  • 2 interne Ausgangsgruppen: 4x Ausgang A und 4x Ausgang B
Wo zu kaufen
Angebot anfordern
marketek-Logo
Tecnic-Logo
Vollständiges Kompass-Logo
BGS-Logo

Eigenschaften

Transformer 8x Symbol

Transformator Separat transformatorisch isolierte Ausgänge.

Anwendungen

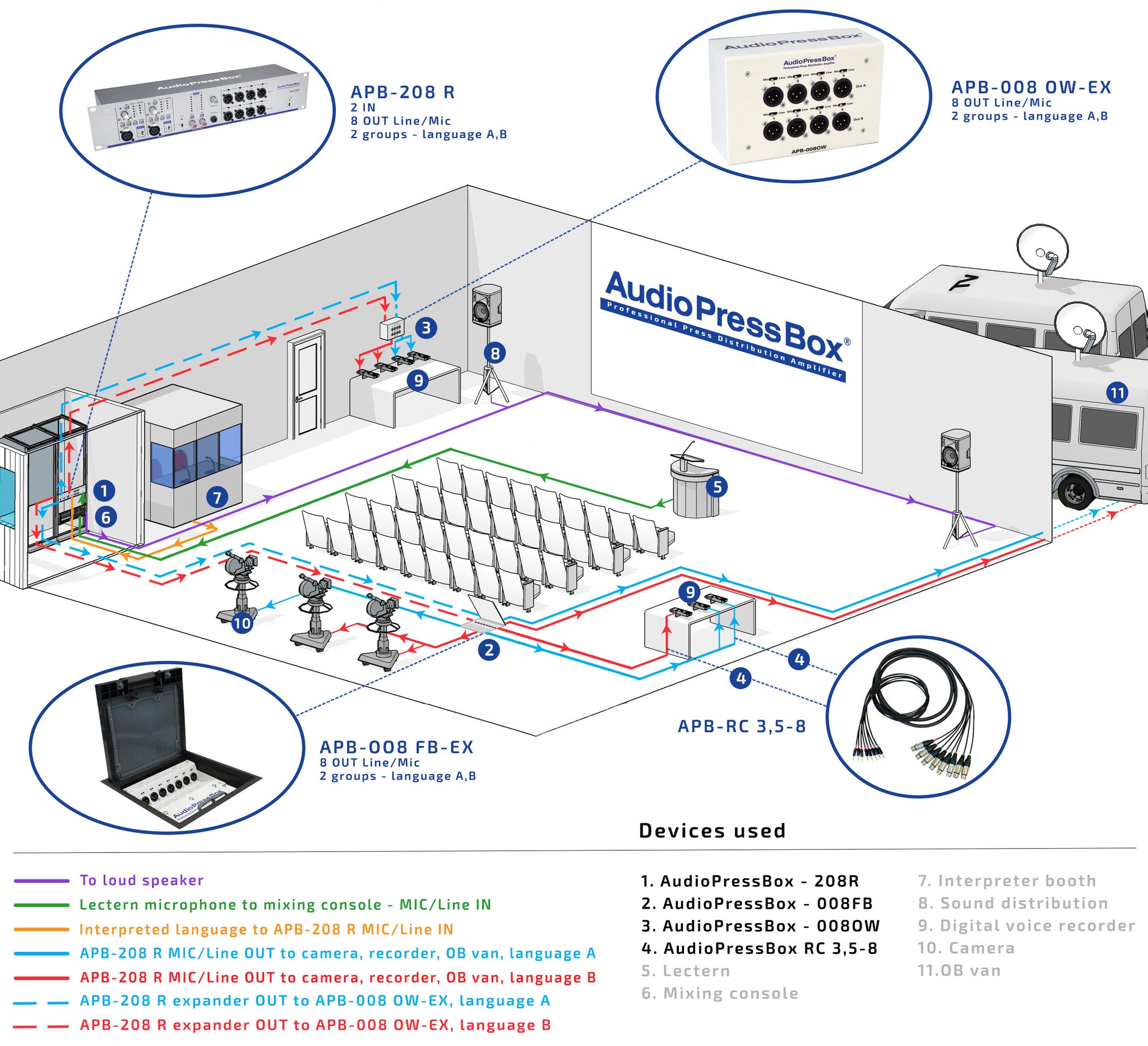

AudioPressBox APB-008 OW-EX-APPLICATION im Einsatz - Pressetonverteilung für Medien und Rundfunk

Spezifikation der APB-008 OW-EX

TypeExpander
Groups1
Inputs1
Input connectorsballanced, 3-pin phoenix connector
Max. input levelLine: +24dBu
Input Impedance2,5kOhm
Ouputs8 MIC level (-38dBu), 1 Input link (Line level)
Ouput connectorsballanced, XLR-M connector
Transfomer isolated outputsYes (each output)
Nominal Output level-38dBu (0dBu on the input)
Maximum Output level-14dBu (no load) -20dBu (150 Ohm)
Output Impedance150 Ohm
Frequency Response10Hz to 30kHz/-1dB
Dimensions (WxHxD)180x120x70mm
Weight1690g

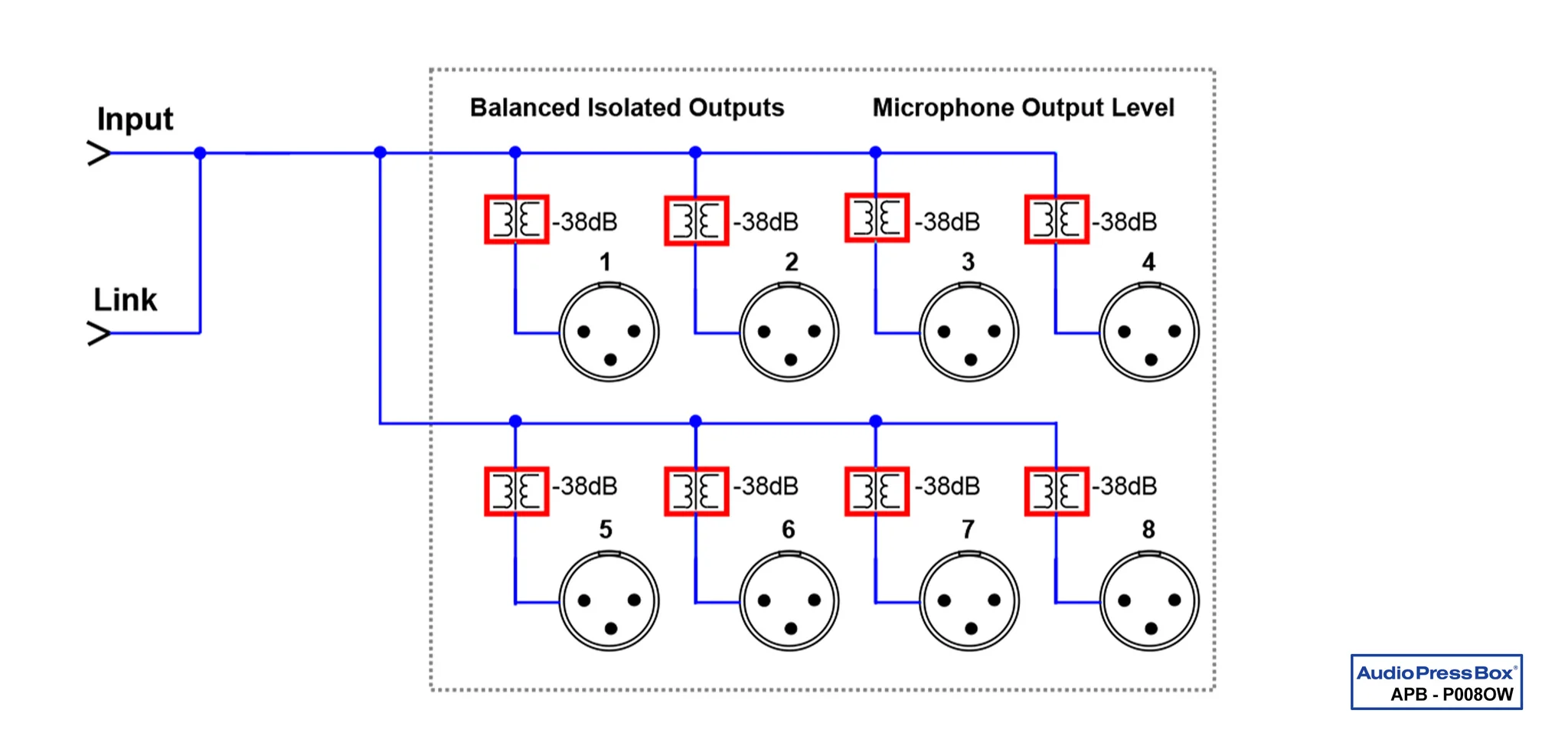

Blockdiagramm

Blockdiagramm: AudioPressBox APB-P008OW-EX Signalfluss — Eingänge, die an Ausgänge geleitet werden

Downloads

AudioPressBox APB-008-OW-EX-S Produktansicht

Das Datenblatt

APB-008 OW-EX

Herunterladen
AudioPressBox APB-008-OW-EX-S Produktansicht

Hochauflösende Bilder

APB-008 OW-EX

Herunterladen
AudioPressBox APB-008-OW-EX-S Produktansicht

AutoCAD-Blockschaltbild

APB-008 OW-EX

Herunterladen
AudioPressBox APB-008-OW-EX-S Produktansicht

StarDraw-Blockschaltbild

APB-008 OW-EX

Herunterladen
AudioPressBox APB-008-OW-EX-S Produktansicht

Handbuch

APB-008 OW-EX

Herunterladen
