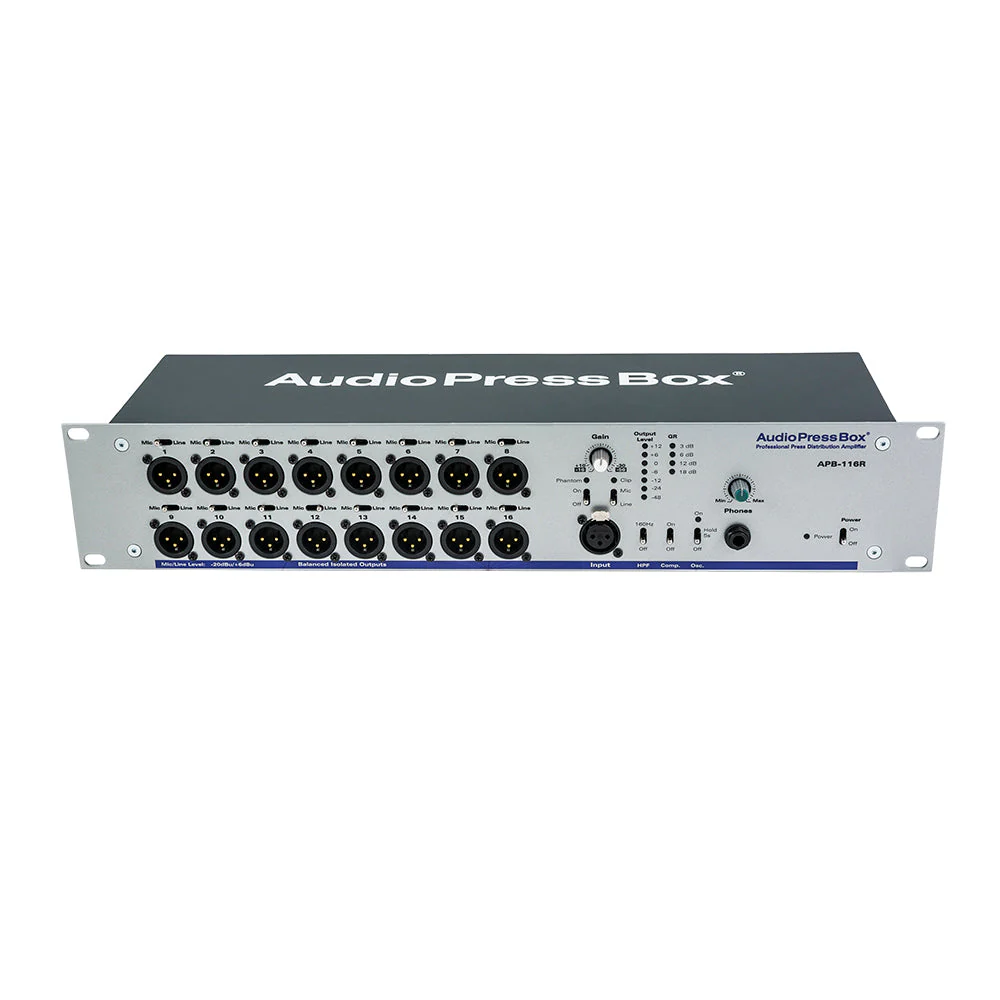

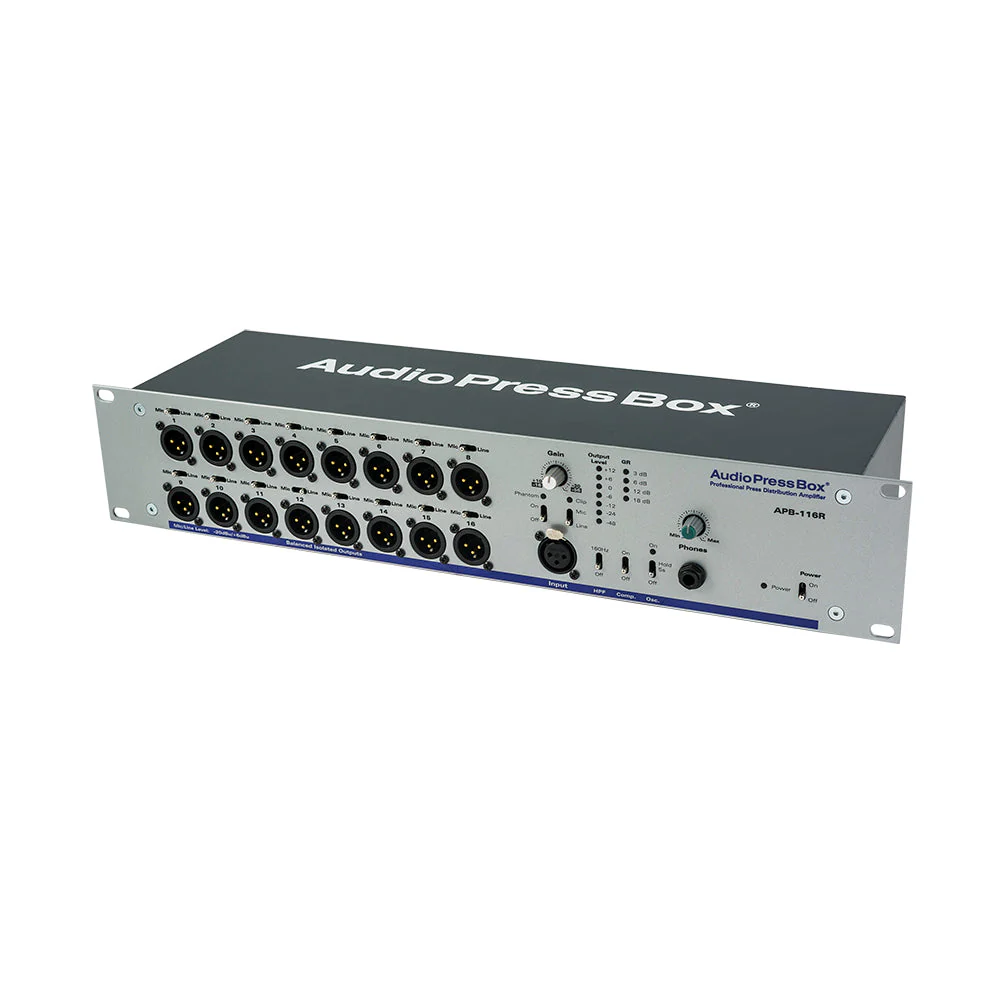

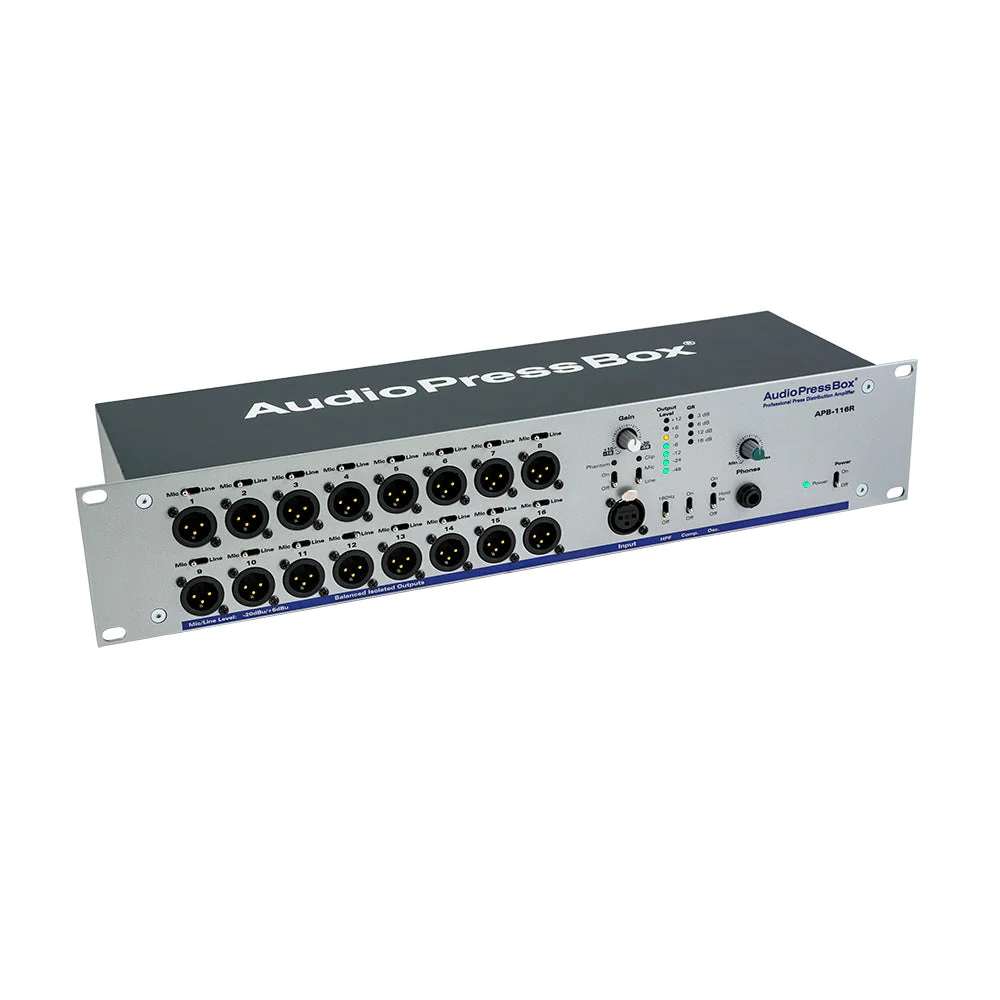

APB-116 R-RPS

AudioPressBox

19", aktiv, 1x MIC/LINE-Eingang, 16 interne Lline/MIC-Ausgänge

Eine professionelle aktive Pressebox (Audio Splitter) in einem Gestell.
Er verfügt über 1 MIC/Line-Eingang und 16 Line/Mic-Ausgänge.
Jeder Ausgang ist unabhängiger Transformator symmetrisch und isoliert.

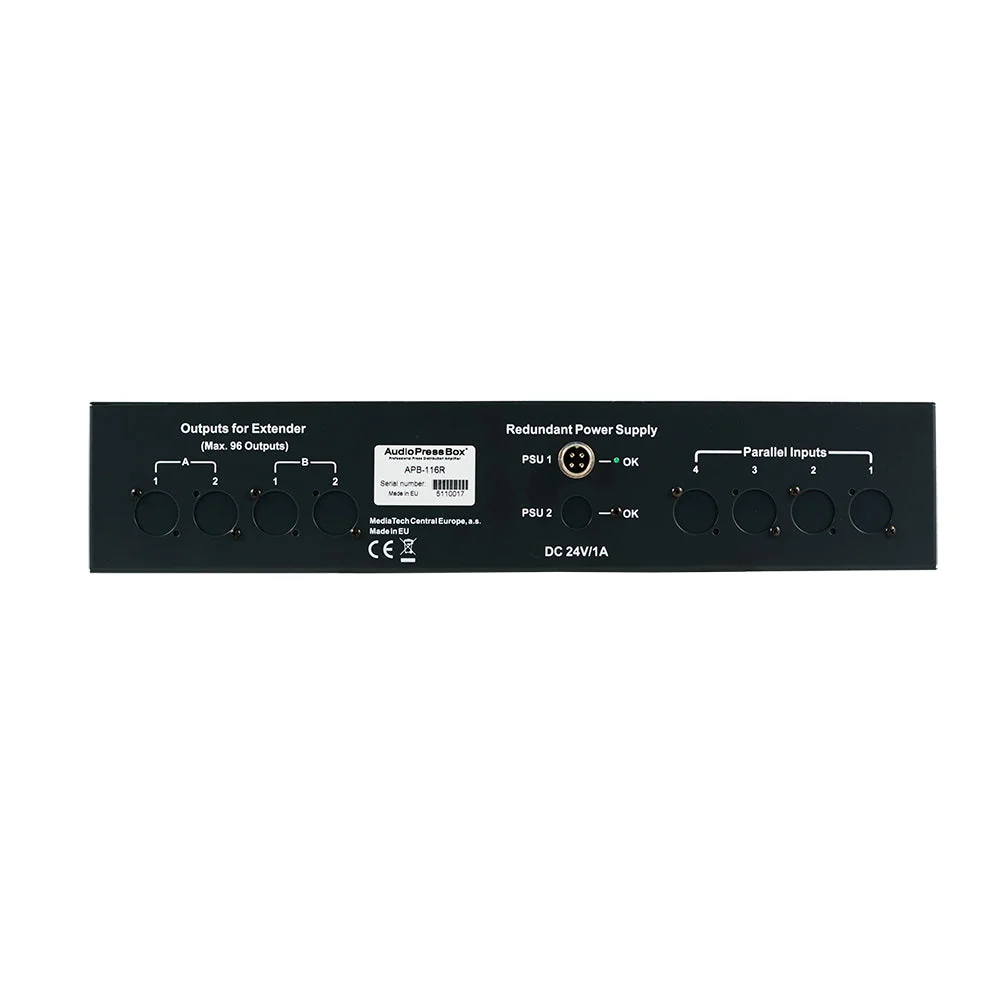

Die RPS-Einheit verfügt außerdem über eine redundante Stromversorgung.

1 MIC (Phantomspeisung) / LINE Eingang - symmetrisch mit Gain-Regler und 26dB PAD
16 hochwertige, unabhängige, transformatorisch symmetrische und isolierte Ausgänge

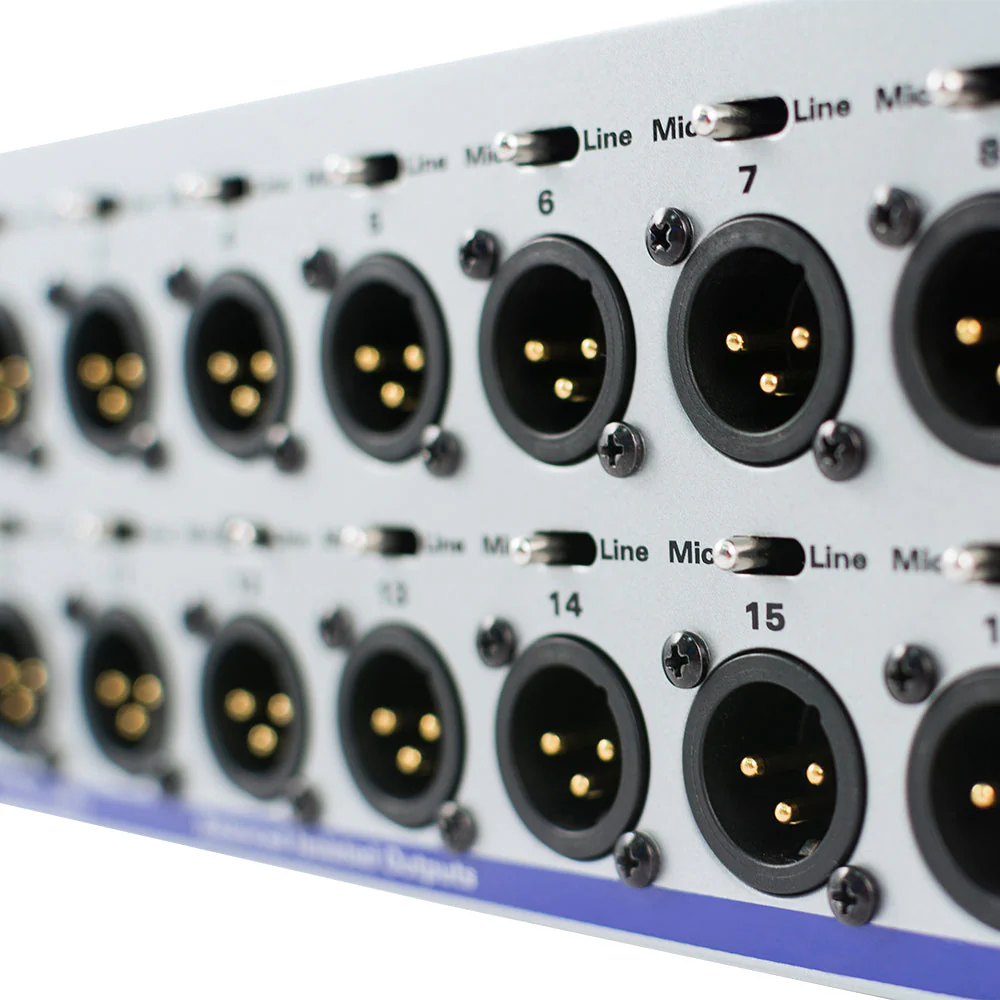

Jeder Ausgang ist zwischen MIC- und LINE-Pegel umschaltbar
2 interne Ausgangsgruppen: 8x Ausgang A und 8x Ausgang B
Schaltbarer High-Pass-Filter für jeden Eingangskanal
Umschaltbarer Kompressor und Limiter für jeden Eingangskanal
Oszillator mit konstantem Pegel des Testsignals und fehlerfreiem Schalterbetrieb
Kopfhörersteuerung Ausgang
AudioPressBox liefert Audio in Broadcast-Qualität

Warten Sie auf weitere Details

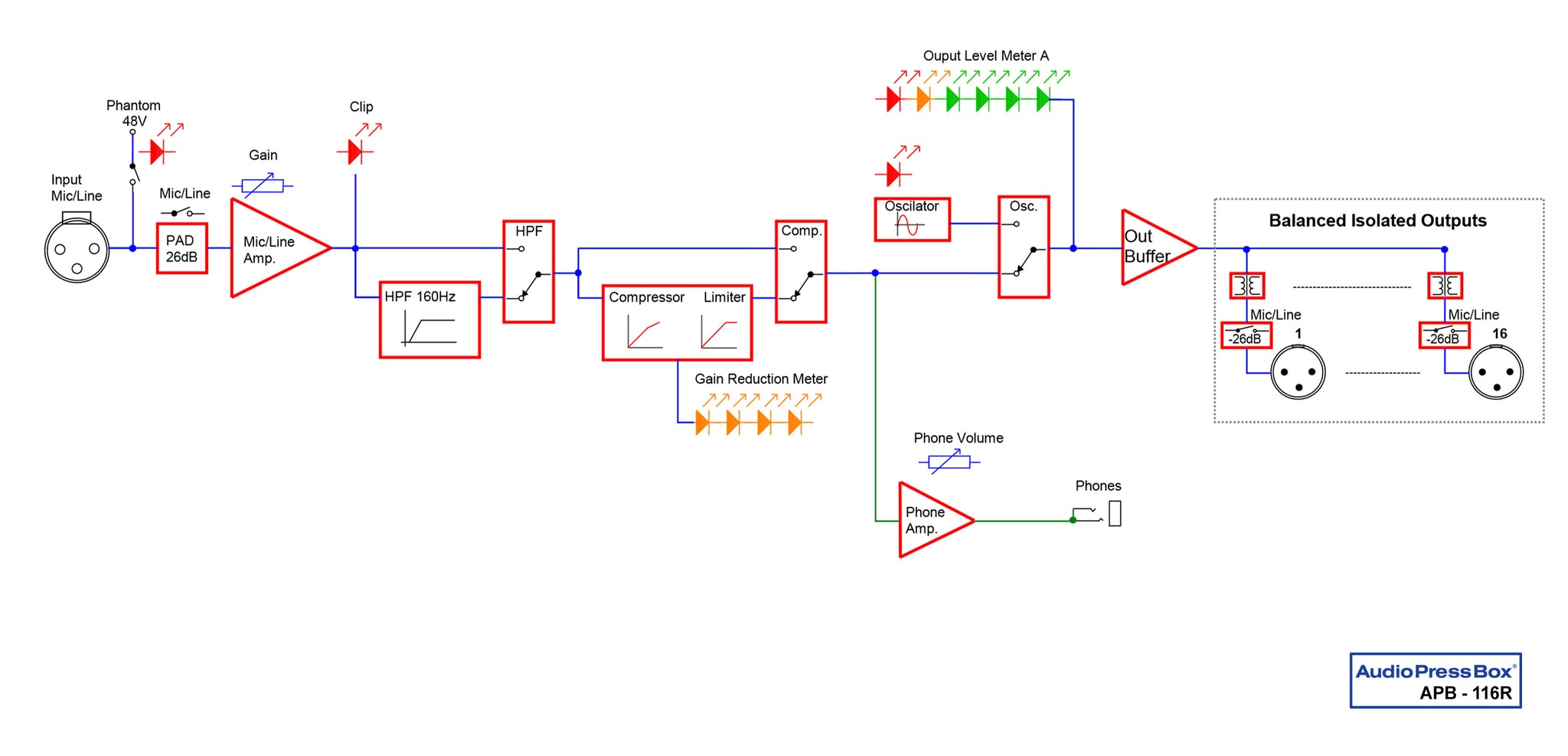

Eigenschaften

+48V Wenn Sie ein Kondensatormikrofon verwenden, schalten Sie den Schalter Phantomspeisung EIN, um Ihr Mikrofon mit 24/48V zu versorgen. Wenn Sie ein dynamisches Mikrofon oder ein Mikrofon mit eigener Stromversorgung verwenden, können Sie diesen Schalter auf OFF stellen.

PAD Wenn Sie ein Mikrofon als Eingang verwenden, sollte diese Taste auf „Aus“ gestellt werden. Wenn Sie den Eingang vom Mischpult oder CD-Player verwenden, stellen Sie diesen Schalter bitte auf „On“.

HPF (Hochpassfilter) Mit dieser Taste können Sie verhindern, dass die tiefen Frequenzen wie ein Mikrofongeräusch oder Knackgeräusche verteilt werden. Sie haben 2 Optionen – die volle Bandbreite oder die 160Hz-Tiefpassfrequenz. Welche Sie wählen, hängt von dem Ton ab, den Sie herausfiltern möchten.

COMP (Taste für den Betrieb des Kompressors/Limiters) Um ein perfektes Ausgangssignal ohne Clipping oder Verzerrung zu erhalten, können Sie die Taste COMP einschalten. Wenn Sie diese ausschalten, kann das Ausgangssignal Clipping oder Verzerrungen enthalten.

OSC (Schalter für Oszillatorbetrieb) Um den Signalpegel zu testen, der an den Ausgängen ankommt, können Sie diesen Test-1kHz-Sinussignal-Oszillator einschalten. Nachdem die Empfänger die Pegel in ihren Aufnahmegeräten eingestellt haben, sollten Sie diese Funktion ausschalten. Wenn der Kompressorschalter auf ON gestellt ist, wird der maximale Ausgangspegel nicht überschritten.

Transformator Separat transformatorisch isolierte Ausgänge.

24V DC Stromversorgung

Anwendungen

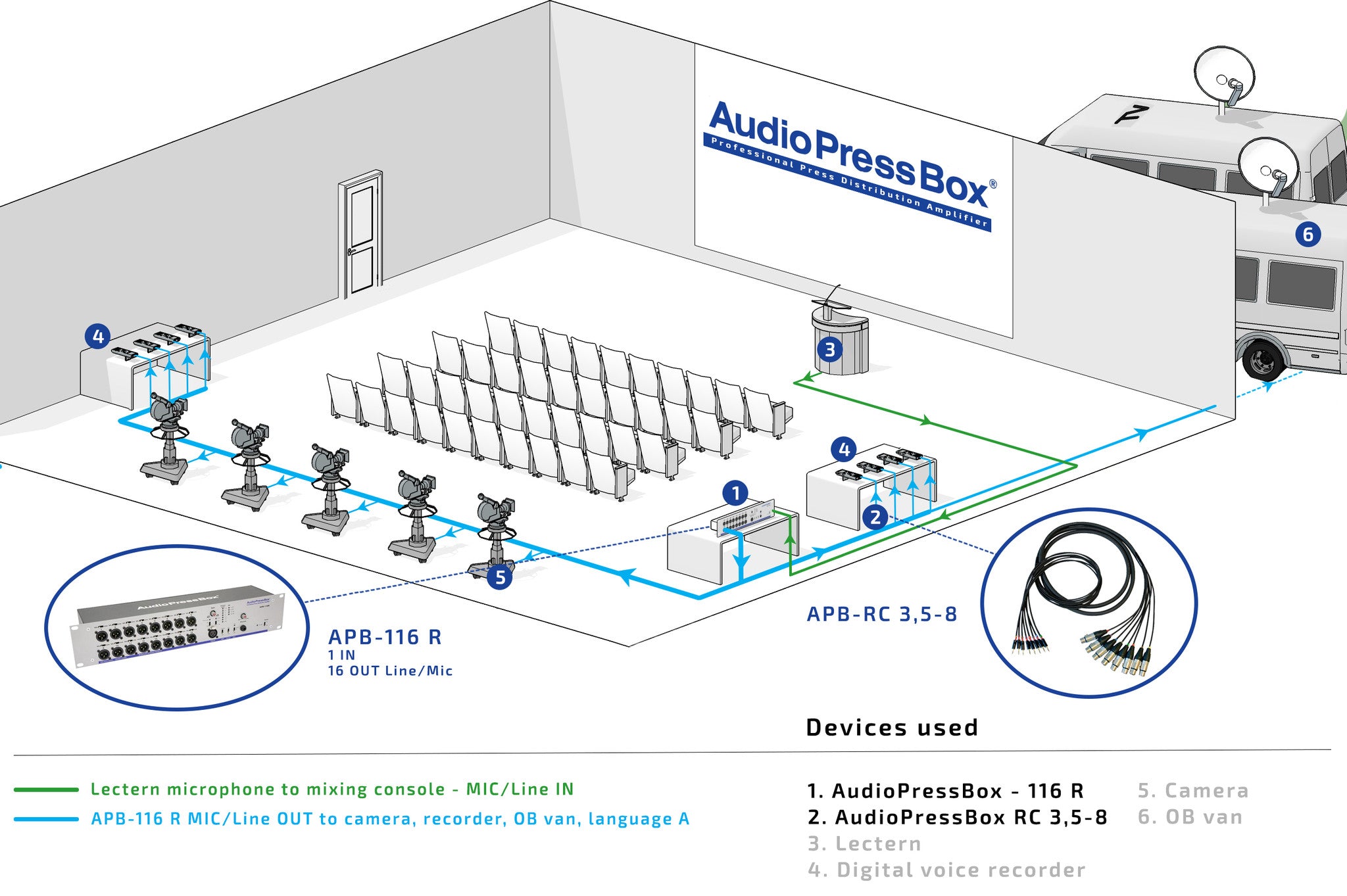

Pressekonferenz mit einem Mischpult und Lautsprechern:

Pressekonferenz ohne Mischpult und Lautsprecher:

Spezifikation der APB-116 R-RPS

Type	1 in16 out
Groups	1
Input section
Inputs	1
Input connectors	Balanced, XLR
Max. input level	Limiter ON: Mic: -10/-30dBu Line: +36/-4dBu Limiter OFF: Mic: -2/-42dBu Line: +24/-16dBu
Phantom Voltage	48V
Input Impedance	Mic: 2,4 kOhm ; Line: 3,5 kOhm
Output section
Outputs	16 Line/MIC leve

Output connectors	Balanced, XLR
Nominal Output Level	+6dBu
Maximum Output Level	+20dBu (no load) ; +14dBu (600kOhm)
Output impedance	Mic: 220 Ohm ; Line: 600 Ohm
Transformer isolated outputs	Yes (each output)
SNR	86dB
Frequency Response	30/160Hz (filter) to 30kHz/-1dB
Controls	Mic/Line PAD, Input gain, Phantom, High-pass filter, Compressor, Oscillator, Phones level, Power, Output PAD
Indicators	Input clip, Phantom power, Output level, Gain reduction, Power
Power Supply	24V DC, 1A external adaptor
Dimensions (WxHxD)	2 RU, 480x135x90mm
Weight	3380 g
