APB-208 R

AudioPressBox

Rack-Design mit 2 routbaren Eingängen (A, A+B, B), 8 Line/MIC-Ausgängen, 4 gepufferten Ausgängen für APB-Expander

Ein professionelles aktives Pressefach und eine Antriebseinheit (Audio Splitter), die sowohl als aktives Pressefach als auch als Antriebseinheit für zusätzliche Expander dient.
Es verfügt über 2 MIC/Line-Eingänge (A,A+B,B) und 8 Line/Mic-Ausgänge.
Jeder Ausgang ist unabhängig und über einen Transformator symmetrisch und isoliert.
Darüber hinaus kann er auch für zweisprachige Konferenzen verwendet werden, da er über 2 separate Kanäle A und Bverfügt .
Jeder Eingang kann auf Kanal A oder Kanal B oder auf beide gleichzeitig geroutet werden.
Es gibt einen Bus A mit 4 Line/MIC-Ausgängen und einen Bus B mit 4 Line/MIC-Ausgängen.
Es dient auch als Antriebseinheit, da es 4 gepufferte Expanderausgänge hat und zusätzliche 96 Line/MIC-Ausgänge versorgen kann .
Mit diesem Gerät können Sie also 2 einzelne Eingänge auf bis zu 104 Line/MIC-Ausgängerouten !
Sie können jeden unserer Expander an das Gerät anschließen.

Antriebseinheit für : APB-008 SB-EX, APB-008 IW-EX, APB-008 OW-EX, APB-008 FB-EX, APB-024 R-EX, APB-P008 OW-EX, APB-P008 IW-EX

2 MIC (Phantomspeisung) / LINE Eingang - symmetrisch mit Gain-Regler und 26dB PAD
Jeder Eingang kann zu den Ausgängen der Gruppe A/(A+B)/B geroutet werden.
8 hochwertige, unabhängige, transformatorisch symmetrische und isolierte Ausgänge
Jeder Ausgang ist zwischen MIC- und LINE-Pegel umschaltbar
2 interne Ausgangsgruppen: 4x Ausgang A und 4x Ausgang B
2 separate gepufferte A- und B-Ausgänge zur Ansteuerung von bis zu 48 Kanälen passiver Extender: APB-024 R-EX, APB-008 IW/OW, APB 008FB, APB P008 IW/OW oder APB-P112
Schaltbarer High-Pass-Filter für jeden Eingangskanal
Umschaltbarer Kompressor und Limiter für jeden Eingangskanal
PFL/AFL für jeden Input/Output-Kanal
Oszillator mit konstantem Pegel des Testsignals und fehlerfreiem Schalterbetrieb
Kopfhörersteuerung Ausgang für PFL/AFL
AudioPressBox liefert Audio in Broadcast-Qualität

Warten Sie auf weitere Details

Eigenschaften

+48V Wenn Sie ein Kondensatormikrofon verwenden, schalten Sie den Schalter Phantomspeisung EIN, um Ihr Mikrofon mit 24/48V zu versorgen. Wenn Sie ein dynamisches Mikrofon oder ein Mikrofon mit eigener Stromversorgung verwenden, können Sie diesen Schalter auf OFF stellen.

PAD Wenn Sie ein Mikrofon als Eingang verwenden, sollte diese Taste auf „Aus“ gestellt werden. Wenn Sie den Eingang vom Mischpult oder CD-Player verwenden, stellen Sie diesen Schalter bitte auf „On“.

Routing-Schalter Jedes Mikrofon kann auf 2 getrennte Gruppen oder auf beide Gruppen gleichzeitig geroutet werden. Dies ist nützlich, wenn Sie zwei (oder vier) Rednerpulte haben und das Signal von jedem Mikrofon (oder einer Gruppe von 2 Mikrofonen) auf getrennte Spuren leiten möchten. Reporter können die Aufnahme leicht bearbeiten, wenn sie beide Rednerpulte auf getrennten Spuren haben. Sie können die Ausgänge im Output Extender mit den Namen der Rednerpulte oder Gruppen beschriften und die Reporter können ganz einfach entscheiden, welchen Gruppenausgang sie verwenden möchten.

AFL Um die Pegel besser zu überprüfen, können Sie die Ausgabe jeder Gruppe auf Ihren Kopfhörer isolieren. Sie können die Ausgangspegel der einzelnen Gruppen nach Gehör überprüfen. Drücken Sie einfach die Taste und Sie hören die Ausgabe der jeweiligen Gruppe.

PFL Wenn Sie die Pegel nur für einen Eingang überprüfen möchten, drücken Sie diese Taste und Sie können den Ausgangspegel für den entsprechenden Eingang sehen. So können Sie leicht feststellen, ob alle Mikrofone einen guten Ausgangspegel haben und ob einige der Mikrofone zu laut oder zu leise im Ausgang sind.

HPF (Hochpassfilter) Mit dieser Taste können Sie verhindern, dass die tiefen Frequenzen wie ein Mikrofongeräusch oder Knackgeräusche verteilt werden. Sie haben 2 Optionen – die volle Bandbreite oder die 160Hz-Tiefpassfrequenz. Welche Sie wählen, hängt von dem Ton ab, den Sie herausfiltern möchten.

COMP (Taste für den Betrieb des Kompressors/Limiters) Um ein perfektes Ausgangssignal ohne Clipping oder Verzerrung zu erhalten, können Sie die Taste COMP einschalten. Wenn Sie diese ausschalten, kann das Ausgangssignal Clipping oder Verzerrungen enthalten.

OSC (Schalter für Oszillatorbetrieb) Um den Signalpegel zu testen, der an den Ausgängen ankommt, können Sie diesen Test-1kHz-Sinussignal-Oszillator einschalten. Nachdem die Empfänger die Pegel in ihren Aufnahmegeräten eingestellt haben, sollten Sie diese Funktion ausschalten. Wenn der Kompressorschalter auf ON gestellt ist, wird der maximale Ausgangspegel nicht überschritten.

Transformator Separat transformatorisch isolierte Ausgänge.

2 x Bus A, 2x Bus B gepufferte Expanderausgänge

24V DC Stromversorgung

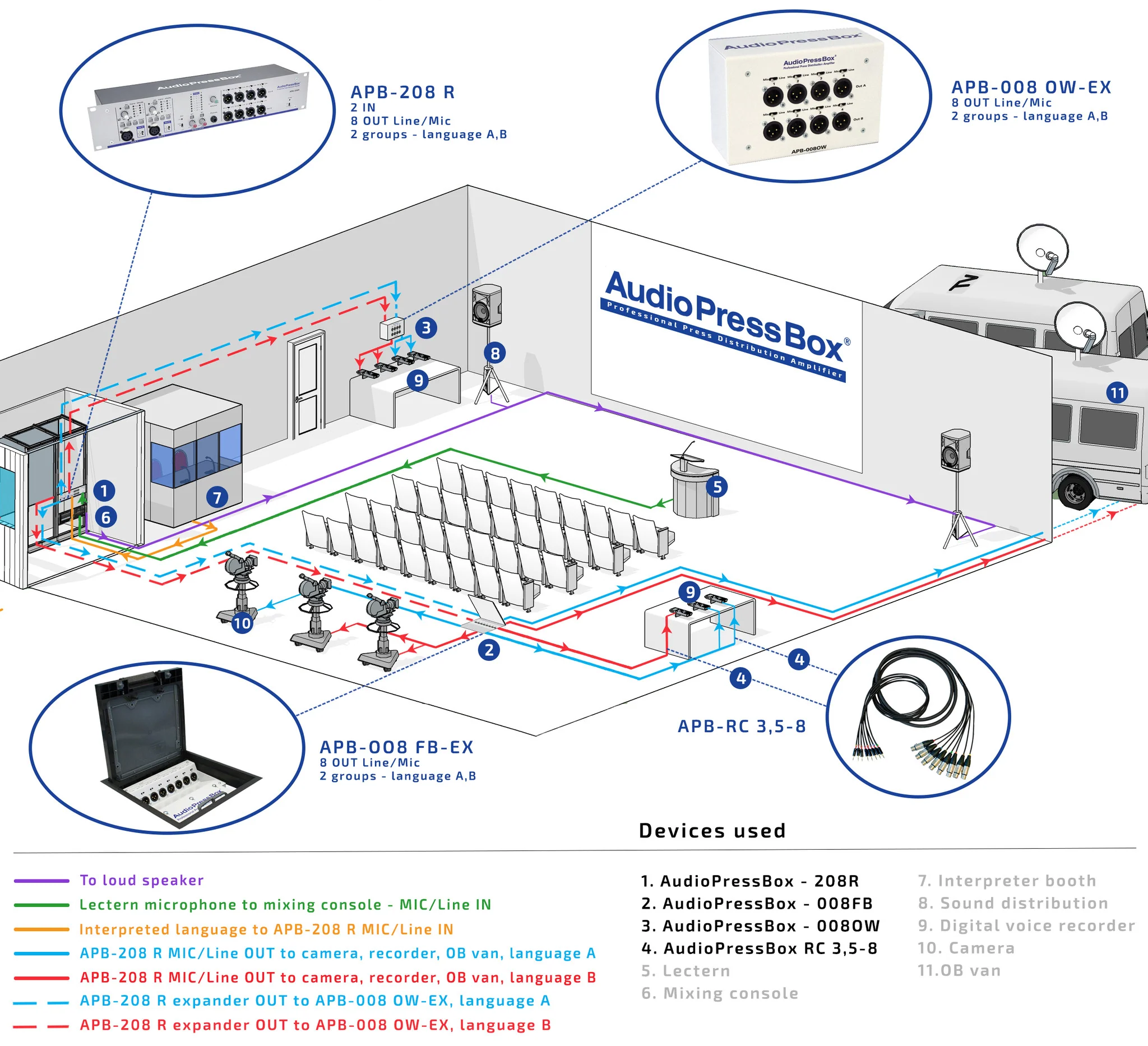

Anwendungen

Spezifikation von APB-208 R

Type	2 in 8 out
Groups	2
Input section
Inputs	2
Input connectors	Balanced, XLR
Input Gain	MIC +22/+62 dB ; LINE -4/+36 dB
Max. input level	Limiter ON: Mic: -10/-30dBu Line: +36/-4dBu Limiter OFF: Mic: -2/-42dBu Line: +24/-16dBu
Phantom Voltage	48V
Input Impedance	Mic: 2,4 kOhm ; Line: 3,5 kOhm
Output section
Outputs	8 Line/MIC level (4x Output A, 4x Output B), 4 expander outputs
Output connectors	Balanced, XLR
Nominal Output Level	+6dBu

Maximum Output Level	+20dBu (no load) ; +14dBu (600kOhm)
Output impedance	Mic: 220 Ohm ; Line: 600 Ohm
Transformer isolated outputs	Yes (each output)
SNR	86dB
Frequency Response	30/160Hz (filter) to 30kHz/-1dB
Controls	Input section: 26dB PAD, Input gain, Phantom, High-pass filter, Compressor, PFL, routing switch Output section: Oscilator, Output level for bus A and bus B, AFL for Bus A and Bus B, Phones level, Power, Output PAD
Indicators	Input section: Input clip, Phantom power, Input level, Gain reduction, PFL Output section: Output level for Bus A and Bus B, Oscilator, Power
Power Supply	24V DC, 1A external adaptor
Dimensions (WxHxD)	2 RU, 480x135x90mm
Weight	3230 g
