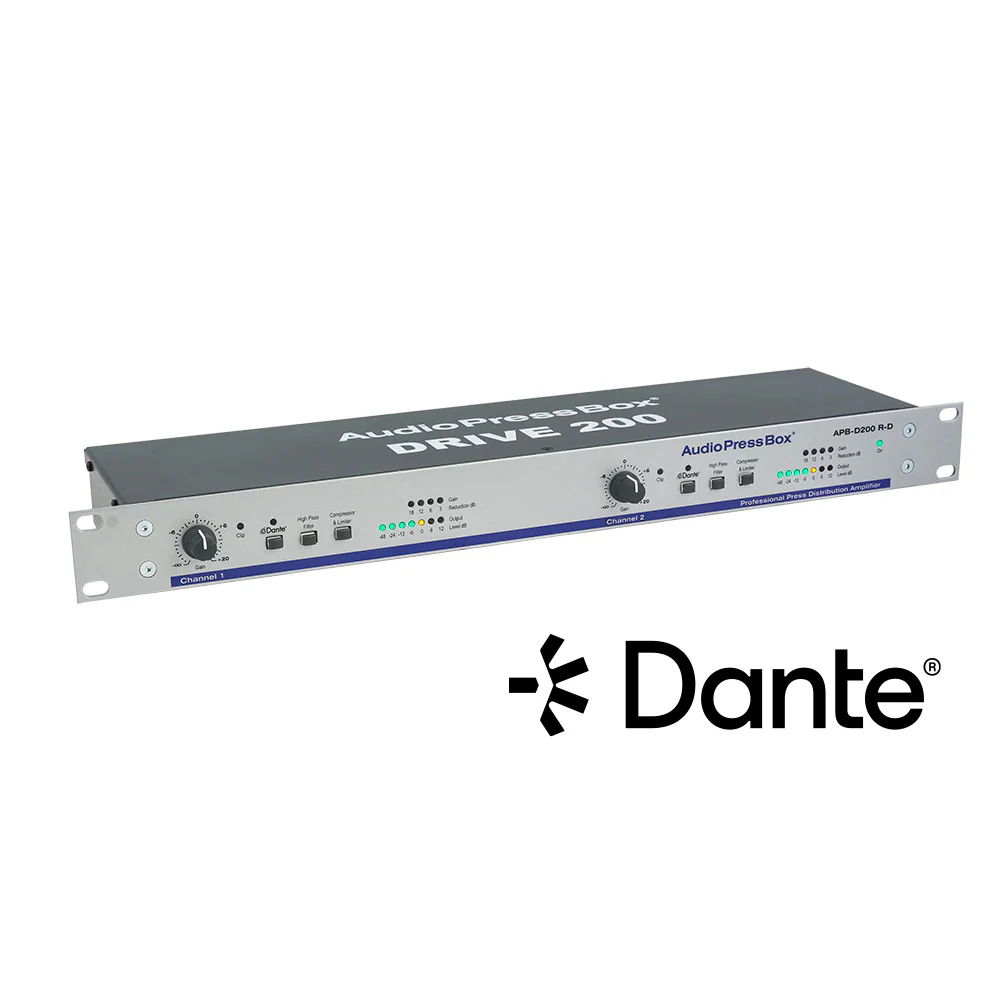

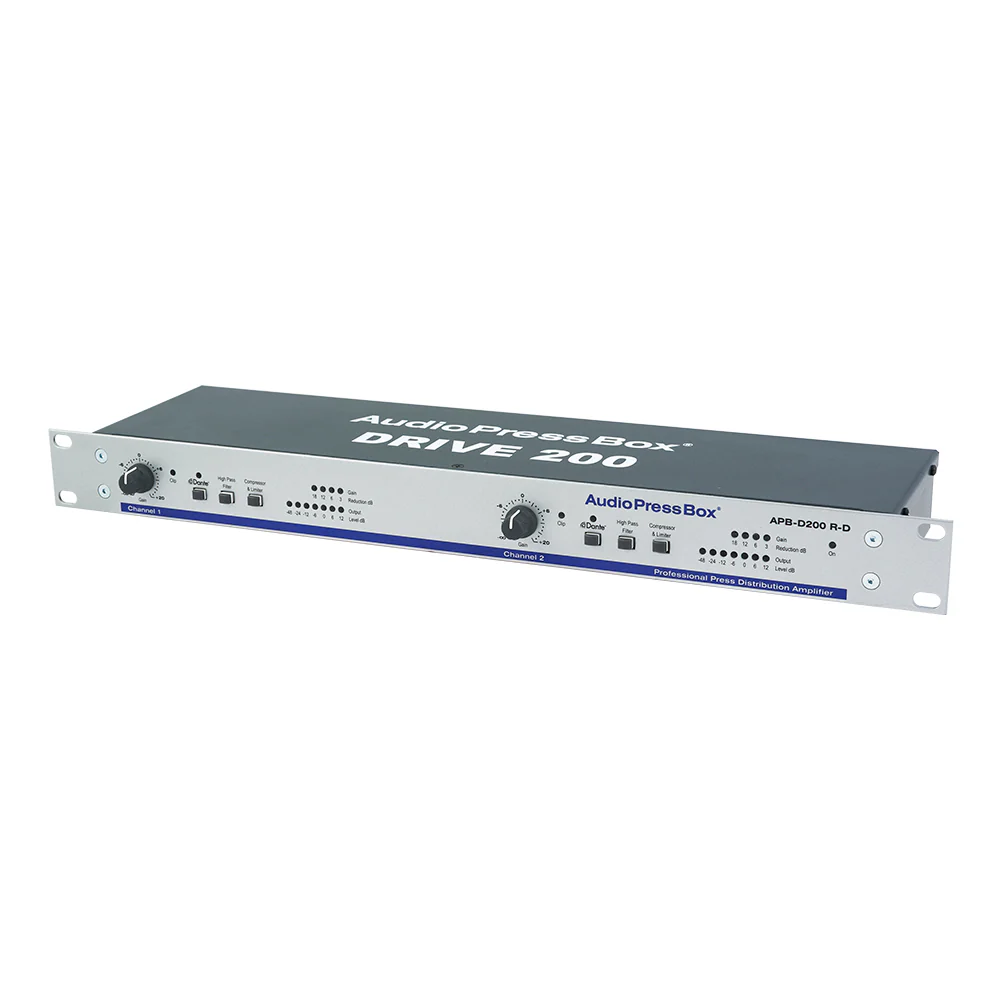

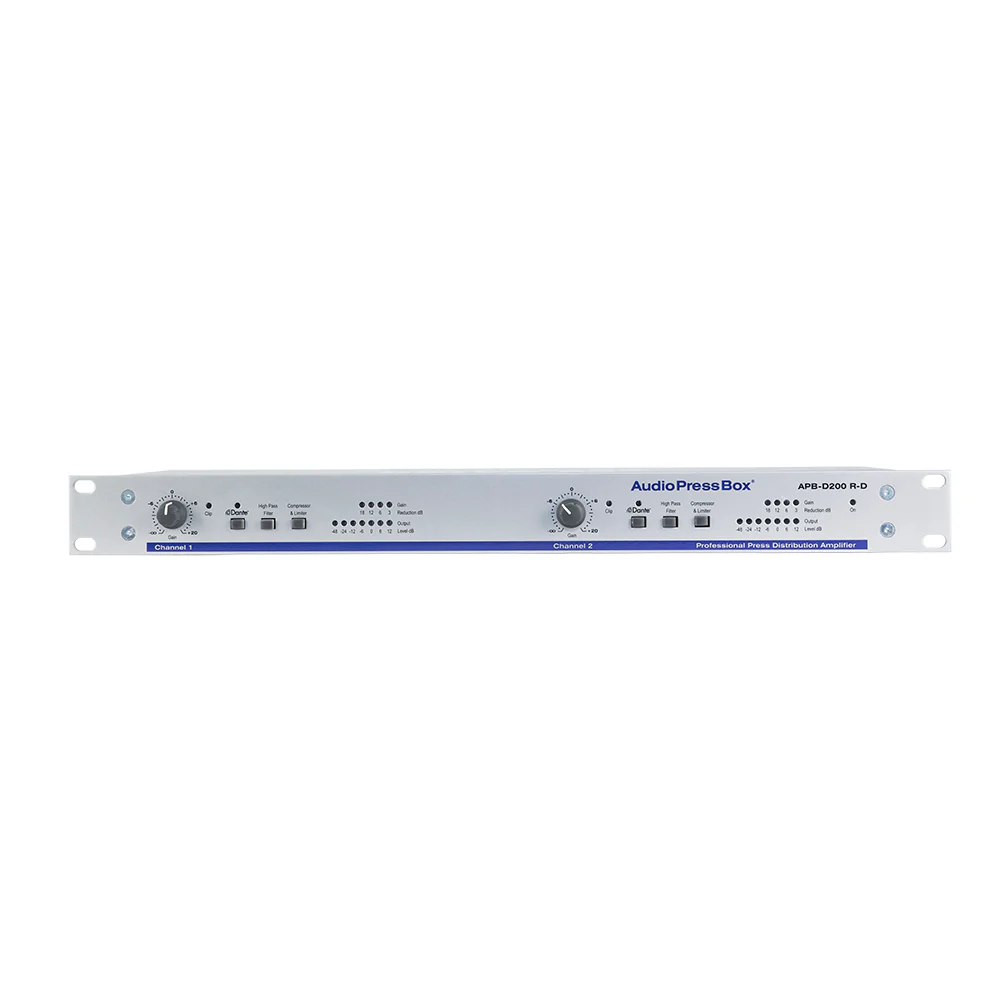

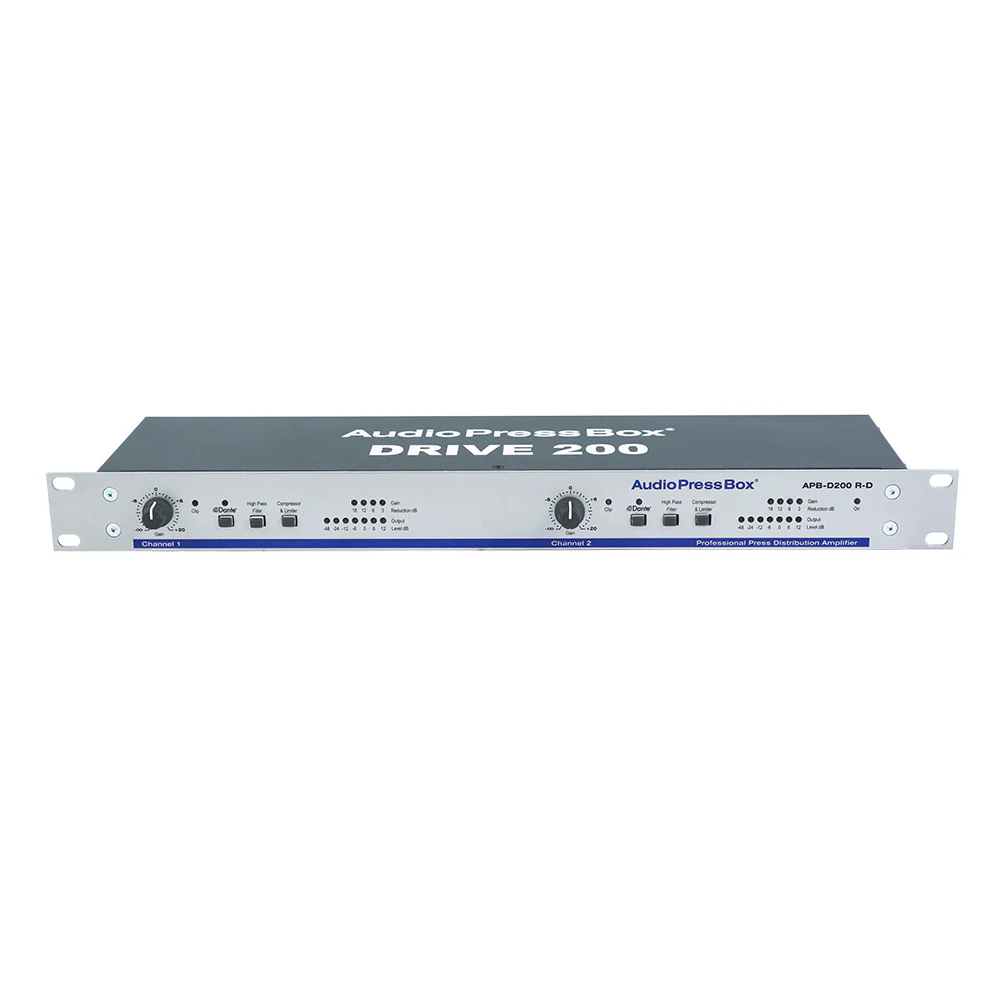

AudioPressBox

APB-D200 R-D

Aktives 19"-Rack AudioPressBox-Verteilergetriebe, Dante-Schnittstelle - 2 Kanäle, 2 LINE-Eingänge, 4 gepufferte Ausgänge für 12 AudioPressBox-Expander

Die APB-D200 R-D verfügt über analoge und DANTE-Eingänge mit hochwertigen Digital-Analog-Wandlern, die eine Reihe von Abtastraten und Bittiefen unterstützen. Er kann einen Hardware-Mastertakt für ein Dante-Netzwerk bereitstellen. Wie bei anderen Dante-Produkten wird die kostenlos erhältliche Softwareanwendung Dante Controller zur automatischen Erkennung und Konfiguration der mit dem Dante-Netzwerk verbundenen APB-Dante-Geräte verwendet. Gerätenamen, Kanalbezeichnungen, Signalrouting und andere Parameter (z.B. Abtastrate und Latenz) können mit Dante Controller über das Netzwerk konfiguriert werden. Eine Vielzahl von Diagnosewerkzeugen für das Netzwerk und die Taktsynchronisation sind ebenfalls in Dante Controller verfügbar.

APB-Dante Produkte verwenden Power over Ethernet (PoE). Die Stromversorgung kann über das Ethernet-Kabel von einem PoE-fähigen Netzwerk-Switch oder von einem separaten PoE-Injektor erfolgen.

PoE-Leistungsaufnahme: < 2 Watt

VORSICHT- Wenn Sie einen PoE-Injektor verwenden, muss dieser IEEE 802.3af-konform sein. Die Verwendung eines nicht konformen PoE-Injektors kann das Gerät nachhaltig beschädigen und zum Erlöschen der Garantie führen.

Verfügbare Software-Optionen:

Dante Controller

Dante Via

Virtuelle Dante-Soundkarte

Professionelle aktive 19“-Rack AudioPressBox Drive-Einheit – DANTE-Schnittstelle – 2 Kanäle – 2 symmetrische LINE-Eingänge – schaltbarer Hochpassfilter – schaltbarer Kompressor und Limiter für den Eingangskanal – 4 separat gepufferte Ausgänge für 12 AudioPressBox Expander mit 8 Ausgängen.

Antriebseinheit für : APB-008 SB-EX, APB-008 IW-EX, APB-008 OW-EX, APB-008 FB-EX, APB-024 R-EX, APB-P008 OW-EX, APB-P008 IW-EX

  • Professionelles aktives 19" Rack AudioPressBox Laufwerk
  • DANTE-Schnittstelle - 2 Kanäle
  • 2 Kanäle (symmetrischer LINE-Eingang / DANTE)
  • Schaltbarer Hochpassfilter für jeden Eingangskanal
  • Umschaltbarer Kompressor und Limiter für jeden Eingangskanal
  • 4 separat gepufferte Ausgänge (2 für jeden Kanal), die 6x APB-008 oder 2x APB-024 Ausgangsexpander ansteuern können
  • Maximale Antriebskapazität 96 Line- oder Mic-Ausgänge
  • AudioPressBox liefert Audio in Broadcast-Qualität
Wo zu kaufen
Angebot anfordern
marketek-Logo
Tecnic-Logo
Vollständiges Kompass-Logo
BGS-Logo

Eigenschaften

HPF-Symbol

HPF (Hochpassfilter) Mit dieser Taste können Sie verhindern, dass die tiefen Frequenzen wie ein Mikrofongeräusch oder Knackgeräusche verteilt werden. Sie haben 2 Optionen – den vollen Bereich oder eine 160Hz-Tiefpassfrequenz. Welche Sie wählen, hängt von dem Ton ab, den Sie herausfiltern möchten.

Comp-Symbol

COMP (Taste für den Betrieb des Kompressors/Limiters) Um ein perfektes Ausgangssignal ohne Clipping oder Verzerrung zu erhalten, können Sie die Taste COMP einschalten. Wenn Sie diese ausschalten, kann das Ausgangssignal Clipping oder Verzerrungen enthalten.

Treiber 4x24 Symbol

2 x 2 gepufferte Expanderausgänge

AC-Symbol

24V DC Stromversorgung

Warten Sie auf weitere Details

Spezifikation von APB-D200 R-D

Type2 Line/DANTE input channels
4 Drive OUT for 12xAPB 8-Output expanders or 4xAPB 24-Output expander
Note: Total capacity:
96 Line/Mic outputs (12x APB-008 xx-EX or 4x APB-024 R-EX)
Groups2
Input section
Inputs2 LINE / 2 DANTE

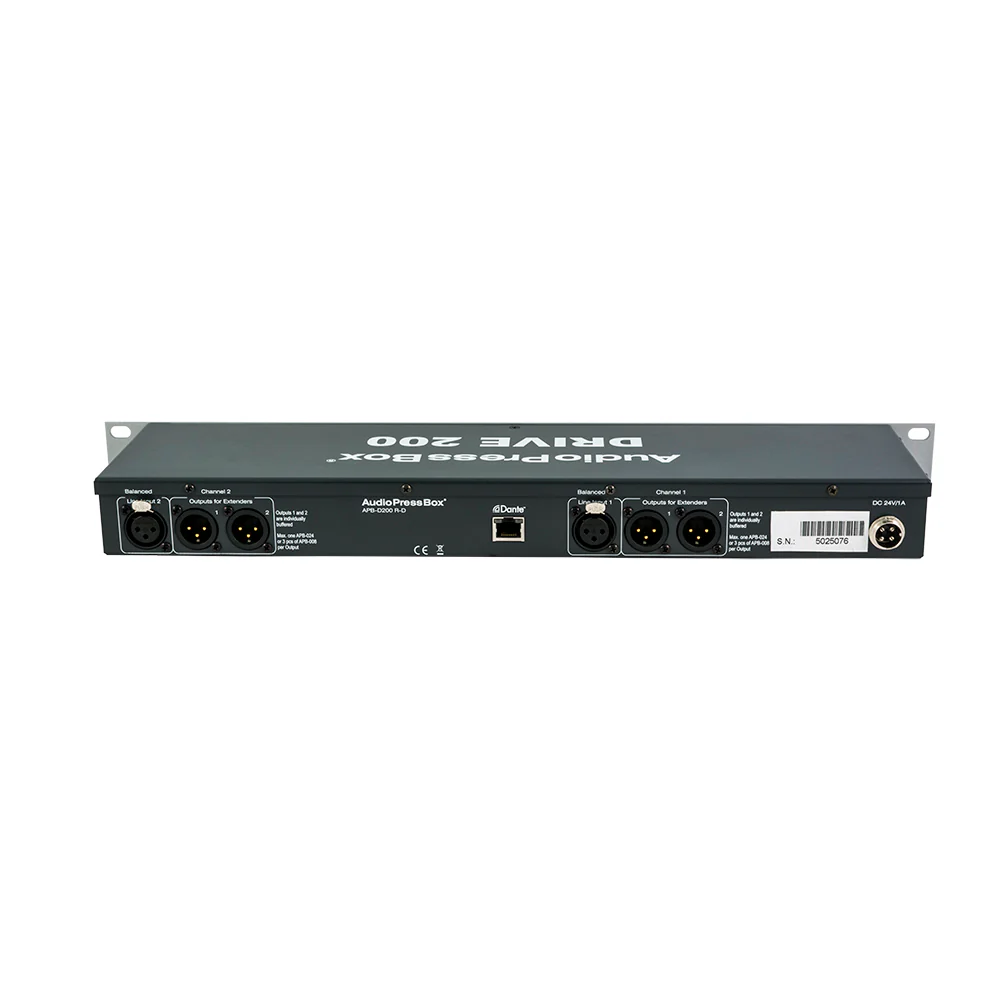

Input connectorsBalanced, XLR, RJ45 - DANTE
Max. input levelLine: +32/+2dBu
Input Impedance>5kOhm
Output section
Outputs4 separately buffered, balanced outputs for AudioPressBox expanders
Output connectorsBalanced, XLR
Nominal Output Level+6 dBu
Maximum Output Level+20dBu with 48 Outputs in use ; +16dBu (600kOhm)
Output impedanceMic: 220 Ohm ; Line: 600 Ohm
Transformer isolated outputsYes (each EXPANDER output is Independent Transformer Isolated)
SNR86dB at 0dB Gain ; 78dB at +20dB Gain
Frequency Response30/160Hz (filter) to 60kHz/-1dB

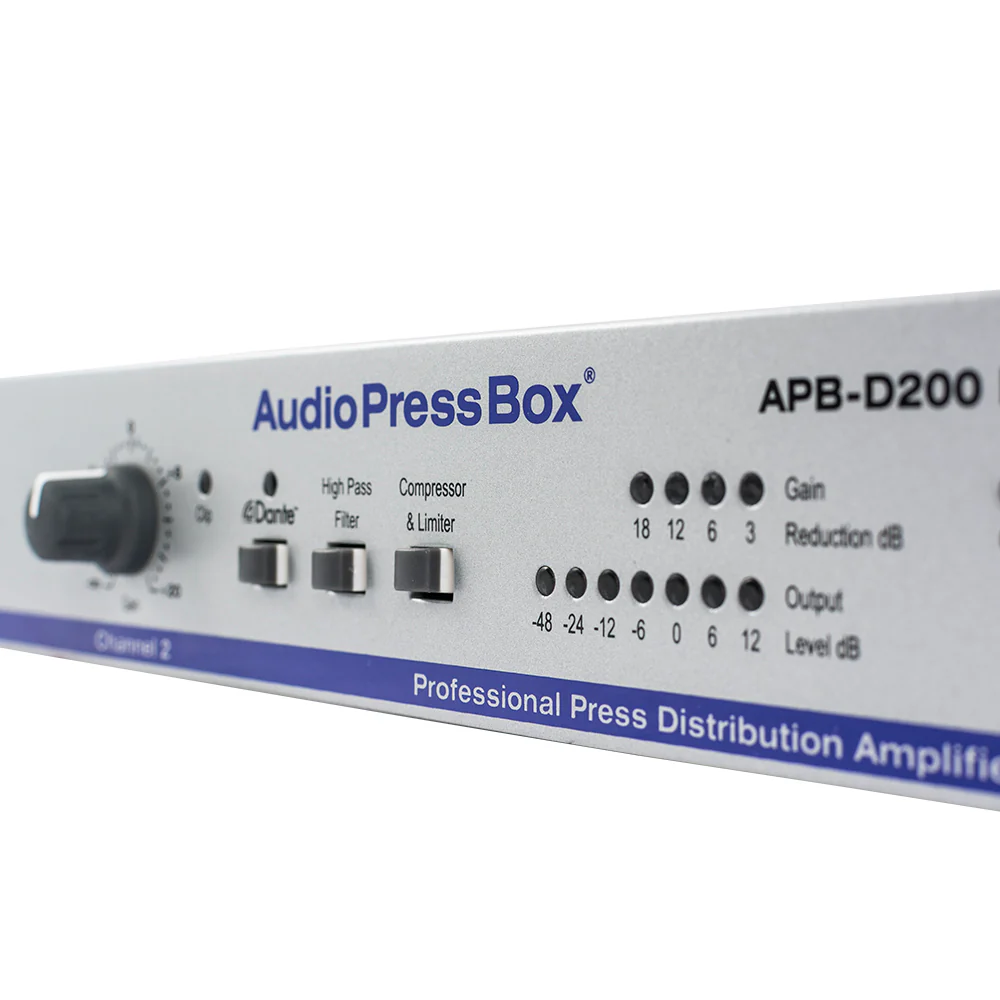

ControlsInput gain, Compressor and Limiter, High Pass Filter, Power
IndicatorsInput clip, Output level, Gain reduction, Power

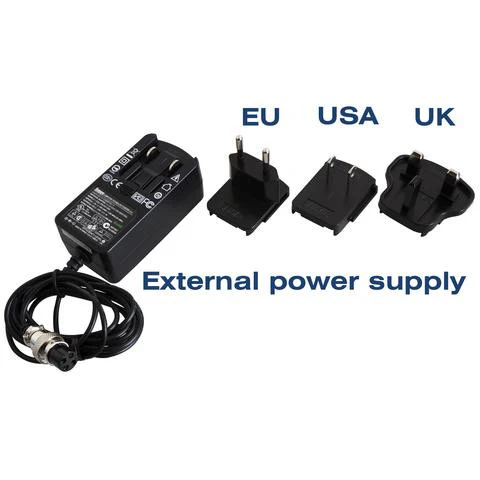

Power Supply24V DC, 1A external adaptor
Dimensions (WxHxD)480x120x44
Weight2090g

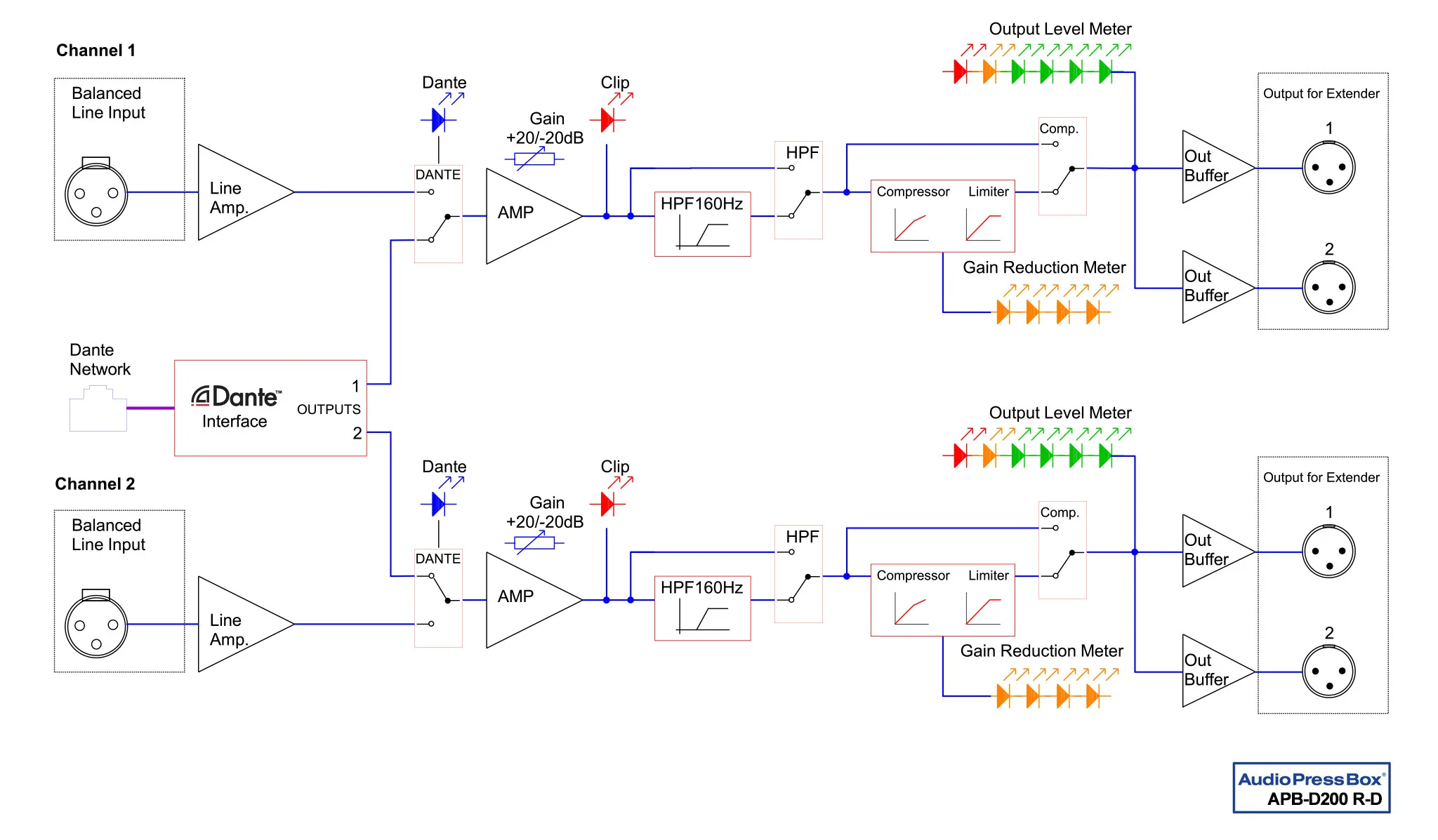

Blockdiagramm

Diagramm: AudioPressBox APB-D200R-D-BLOCK-DIAGRAM Signalfluss - Eingänge auf Ausgänge geroutet

Downloads

AudioPressBox APB-D200R-D Analog+Dante Rackmontage Produktansicht

Handbuch

APB-D200 R-D

Herunterladen
AudioPressBox APB-D200R-D Analog+Dante Rackmontage Produktansicht

Hochauflösende Bilder

APB-D200 R-D

Herunterladen
AudioPressBox APB-D200R-D Analog+Dante Rackmontage Produktansicht

AutoCAD-Blockschaltbild

APB-D200 R-D

Herunterladen
AudioPressBox APB-D200R-D Analog+Dante Rackmontage Produktansicht

StarDraw-Blockschaltbild

APB-D200 R-D

Herunterladen
