AudioPressBox - Laufwerke und Expander
AudioPressBox hat auf der ISE 2017 in Amsterdam eine neue Serie von AudioPressBox-Laufwerken und einen tragbaren AudioPressBox-Expander vorgestellt.
Auf der ISE 2018 in Amsterdam haben wir sie um unsere neuen Dante-fähigen Presseboxen APB-116 R-D, APB-D216 R-D und APB-D200 R-D erweitert.
Die Antriebseinheiten D100, D100 R, D200 R dienen als Antriebseinheit sowohl für fest installierte (eingebaute) – 008 OW-EX, 008 IW-EX, 008 FB-EX als auch für tragbare Expander 008 SB-EX und 024 R-EX.
Die Antriebseinheiten 208 R und 400 R haben auch die Möglichkeit, Eingänge in die Ausgangsbusse A und B zu leiten. Daher gibt es Unterschiede bei der Verbindung von APB-Antriebseinheiten mit APB-Expandern.
Die Laufwerke APB-D116 R-D, APB-D216 R-D und APB-D200 R-D sind unsere dante-fähigen Geräte. Sie sind entweder 1- oder 2-Kanal-Geräte.
Wozu brauche ich die Laufwerkseinheit bei AudioPressBox Expandern?
Die Antriebseinheit speist die passiven Expander, die einen Line-Ausgangspegel haben. Ein normales Mischpult ist nicht in der Lage, so viele Line-Ausgangspegel einzuspeisen, und deshalb kommt die AudioPressBox-Laufwerkseinheit ins Spiel. Aus diesem Grund haben sie einen eigenen gepufferten Expanderausgang.
Antriebseinheiten
| Device | D100 | D100 R | D200 R | 208 R | 400 R | D116 R-D | D216 R-D | D200 R-D |
| Buffered expander outputs | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| 2 outputs buses (A and B) | No | No | No | Yes | Yes | No | Yes | Yes |
| Number of buffered expander outputs | 2 | 2 | 4 | 4 | 4 | 1 | 2 | 4 |
| 1 buffered expander output can drive up to | 24 outputs | 24 outputs | 24 outputs | 24 outputs | 24 outputs | 24 outputs | 24 outputs | 24 outputs |
| Device can drive up to | 48 outputs | 48 outputs | 96 outputs | 96 outputs | 96 outputs | 24 outputs | 48 outputs | 96 outputs |
| Buffered expander output connector type | XLR | XLR | XLR | XLR | XLR | XLR | XLR | XLR |
| Possibility of connecting microphone directly | No | No | No | Yes | Yes | No | No | No |
| Requires a mixing console Or a device with Line Out | Yes | Yes | Yes | No | No | Yes | Yes | Yes |
Expander
| Device | 008 SB-EX | 024 R-EX | 008 OW-EX | 008 IW-EX | 008 FB-EX | P008 OW-EX | P008 IW-EX | P112 SB |
| Bus A and B | No | Yes | Yes | Yes | Yes | No | No | No |
| Portable/Built-in | Portable | Portable/Rack | Built-in | Built-in | Built-in | Built-in | Built-in | Portable |
| Output level | Line/Mic | Line/Mic | Line/Mic | Line/Mic | Line/Mic | Mic | Mic | Mic |
| Input connector type | XLR | XLR | Phoenix | Phoenix | Phoenix | Phoenix | Phoenix | XLR |
| Output connector type | XLR | XLR | XLR | XLR | XLR | XLR | XLR | XLR |
| Requires APB Drive Unit | Yes | Yes | Yes | Yes | Yes | No | No | No |
Optionen für die Verkabelung
Dieser Abschnitt über die Verkabelung soll Ihnen erklären, wie Sie APB-Laufwerke und APB-Expander richtig miteinander verbinden und dabei die Möglichkeit von Bus A und Bus B für fest installierte (eingebaute) Expander nutzen können.
Es gibt verschiedene Möglichkeiten, die Geräte richtig miteinander zu verbinden.

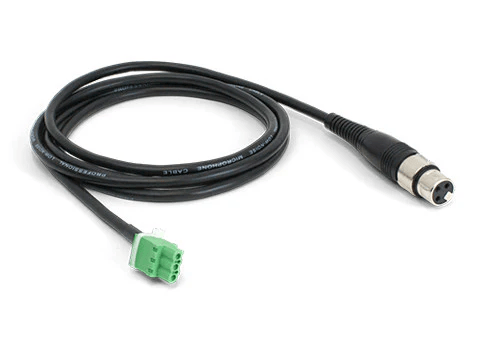

Um die Geräte zu verbinden, benötigen Sie lediglich ein standardmäßiges symmetrisches abgeschirmtes Mikrofon- (Line-) Kabel mit XLR-Steckern oder ein symmetrisches Installationskabel mit XLR- und Phoenix-Steckern.
Die Verbindungen sind wie folgt möglich

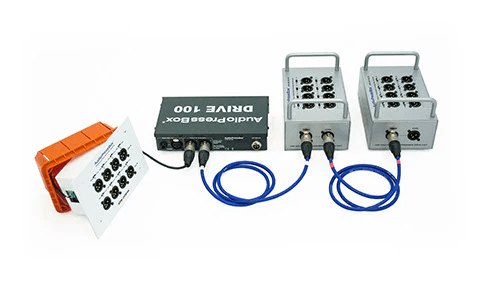

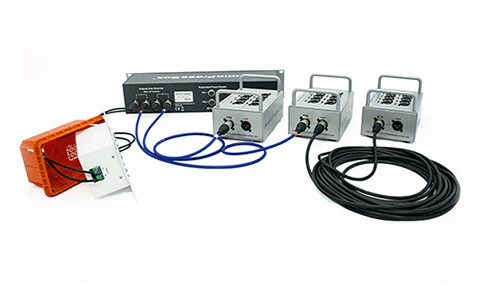

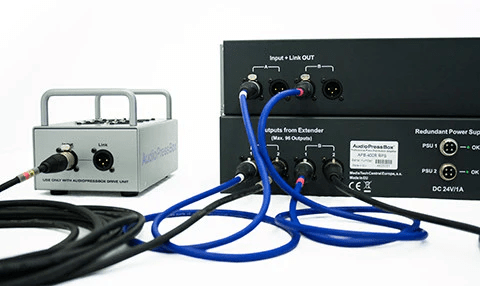

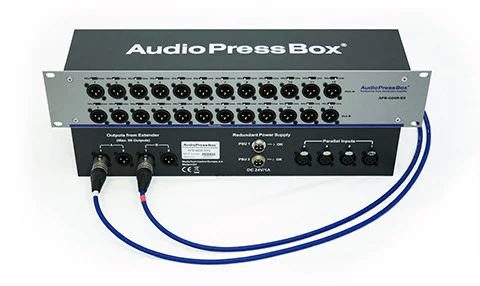

Die AudioPressBox-Laufwerkseinheit 208 R und die AudioPressBox-Laufwerkseinheit 400 R können mit den fest installierten AudioPressBox-Expandern 008 OW-EX, 008 IW-EX, 008 FB-EX, P008 OW-EX und P008 IW-EX über ein symmetrisches Installationskabel mit XLR- und Phoenix-Steckern oder mit den tragbaren AudioPressBox-Expandern 008 SB-EX oder 024 R-EX über ein standardmäßiges symmetrisches, abgeschirmtes Mikrofon-(Line-)Kabel mit XLR-Steckern verbunden werden.

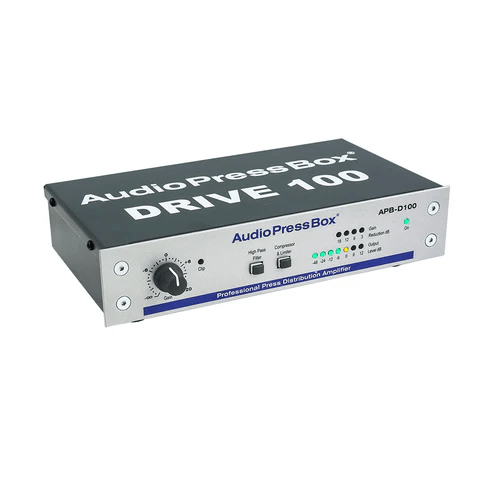

Die AudioPressBox-Laufwerke D100 und D100R können sowohl tragbare als auch fest installierte (eingebaute) Expander ansteuern.

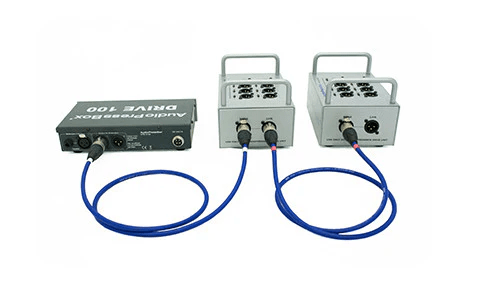

Sie verwenden das standardmäßige symmetrische abgeschirmte Mikrofon- (Line-) Kabel mit XLR-Steckern für die tragbaren Expander AudioPressBox 008 SB-EX und 024 R-EX und das symmetrische Installationskabel mit XLR- und Phoenix-Steckern für die fest installierten (eingebauten) Expander 008 OW-EX, 008 IW-EX, 008 FB-EX, P008 OW-EX und P008 IW-EX.
Eigenschaften der Kabel
Die Gesamtlänge der Kabel beträgt bis zu 500 m!!!

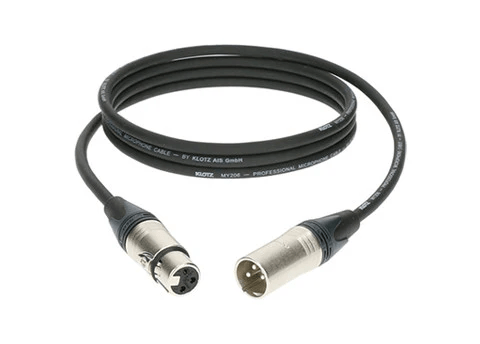

Die maximale Länge des standardmäßigen symmetrischen, abgeschirmten Mikrofonkabels beträgt im schlimmsten Fall (3 in Reihe geschaltete Geräte befinden sich am Ende des Kabels) 500 m. Mit dem 500m Kabel ändert sich an den technischen Parametern so gut wie nichts. In diesem schlimmsten Fall wird der Ausgangspegel aufgrund des Kabelwiderstands um bis zu 6 dB reduziert. Wir haben KLOTZ MY206 Kabel für den Test verwendet. Der Querschnitt beträgt 0,22 mm2 (AWG 24).
Alles in allem können Sie mit unseren Antriebseinheiten bis zu 300 m symmetrisches, abgeschirmtes Standard-Mikrofonkabel verwenden. Der größte Vorteil liegt in der Länge und in der Verkettung der Geräte (APB-008 SB-EX), um jede Art oder Form eines Raumes abzudecken.
