APB-320 C-D-USB Benutzerhandbuch

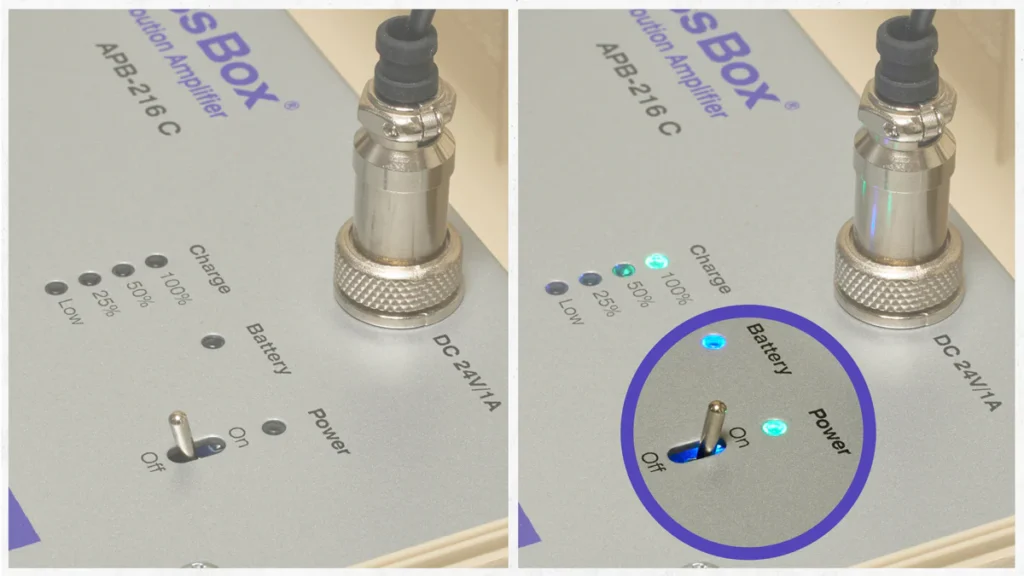

1. SCHALTEN SIE DAS GERÄT EIN
Schalten Sie das Gerät ein, indem Sie den Netzschalter auf die Position ON stellen. Die grüne LED oberhalb des Schalters zeigt an, dass die APB eingeschaltet ist.
2. GERÄTE AN DEN EINGANG ANSCHLIESSEN

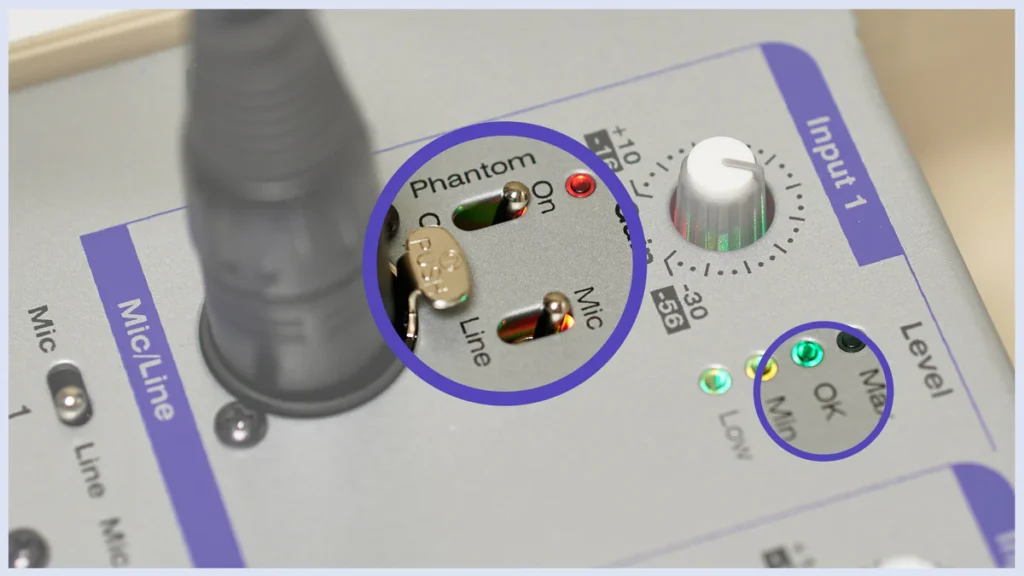

2.1 So schließen Sie ein Kondensatormikrofon an
- Verbinden Sie das XLR-Kabel vom Mikrofon mit dem Eingang
- Stellen Sie den Mic/Line-Schalter auf die Position MIC
- Stellen Sie den Phantom-Schalter auf die Position ON
- Stellen Sie die Verstärkung auf den Pegel „OK“ ein, während Sie in das Mikrofon sprechen.
- Die Phantom-Diode leuchtet rot und wenn Sie mit dem Mikrofon sprechen, leuchtet der Signalpegel grün auf „OK“.

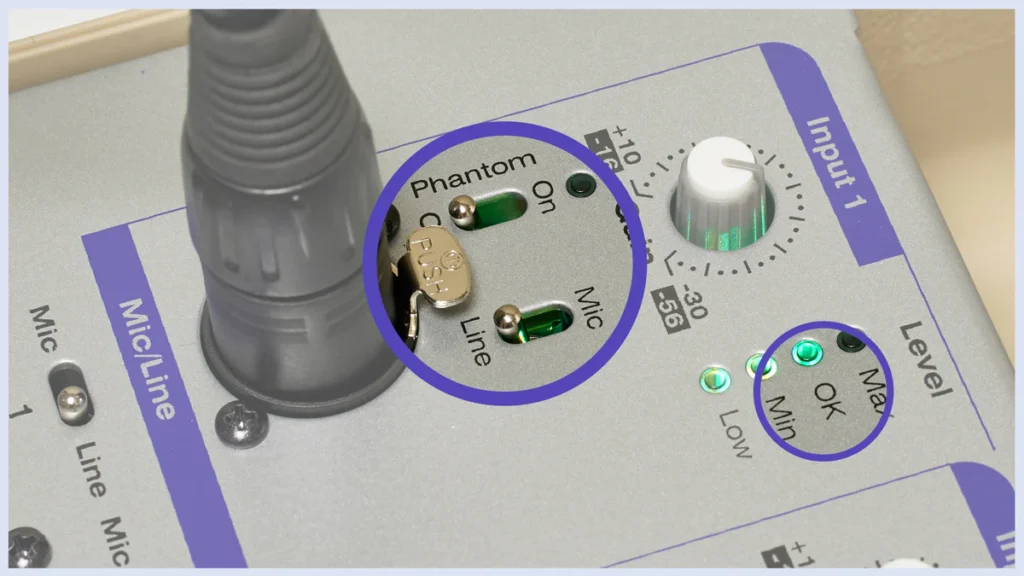

2.2 Wie Sie ein Mischpult anschließen
- Stellen Sie den Phantom-Schalter auf die Position OFF
- Stellen Sie den Mic/Line-Schalter auf die Position LINE
- Verbinden Sie das XLR-Kabel vom Mischpult mit dem Eingang
- Stellen Sie die Verstärkung auf den Pegel „OK“ ein, während Sie in das Mikrofon sprechen.
- Die Phantom-Diode ist AUS und wenn Sie mit dem Mikrofon sprechen, leuchtet der Signalpegel grün auf „OK“.

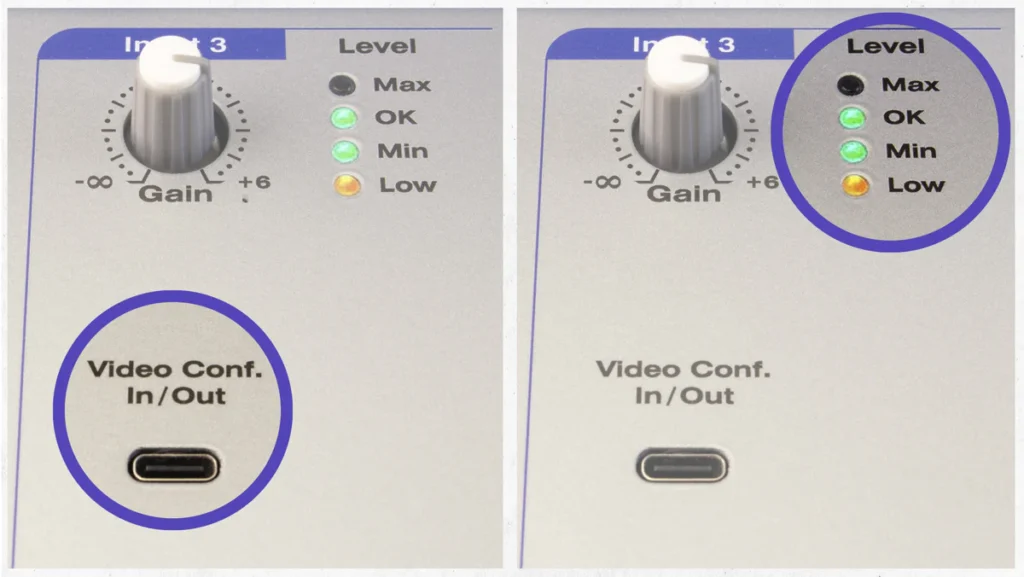

2.3 Wie Sie einen Laptop/Smartphone anschließen
- Schließen Sie das USB-C-Kabel vom Laptop/Smartphone an den USB-C-Eingang und -Ausgang an.
- Stellen Sie die Verstärkung auf den Pegel „OK“ ein, während Sie das Signal vom Laptop/Smartphone empfangen.
- Stellen Sie bei Laptops sicher, dass Sie in den Einstellungen des Computers oder in den Einstellungen der Videokonferenzsoftware den richtigen Audioeingang und -ausgang auswählen.

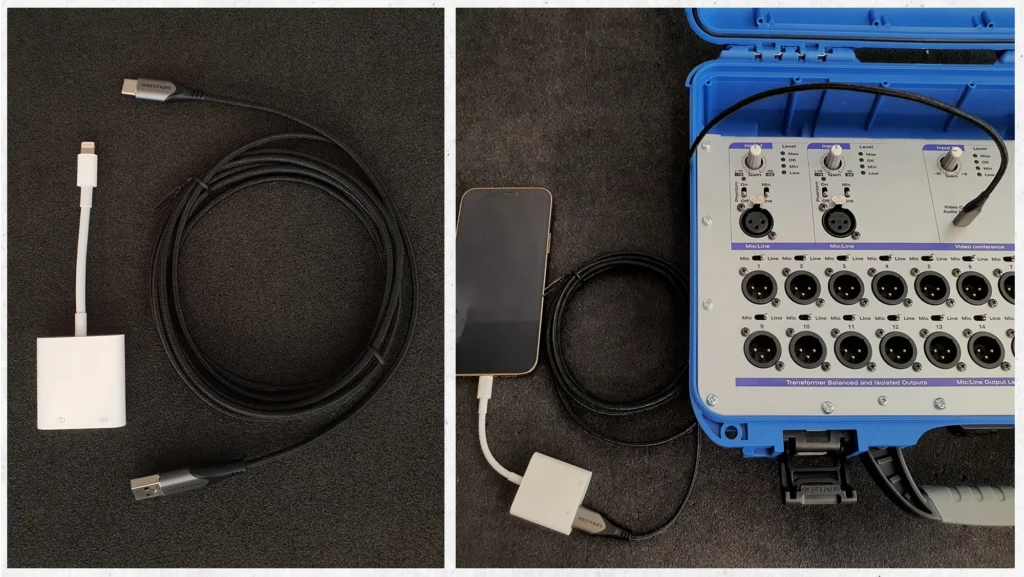

2.4 So verbinden Sie Ihr iPhone oder iPad mit dem Lightning-Anschluss
- Für iPhone und iPad mit Lightning-Anschluss wird der Apple Lightning auf USB 3 Kamera-Adapter zusammen mit einem USB-A auf USB-C Kabel benötigt
- Das iPhone ist mit dem Apple Lightning auf USB 3 Kamera-Adapter verbunden. Das USB-A-auf-USB-C-Kabel ist mit dem USB-C-Ein- und Ausgang (Eingang 3) des APB-320 C-D-USB verbunden. USB-A ist mit dem Apple Lightning auf USB 3 Kamera-Adapter verbunden.
3. ANSCHLUSS VON GERÄTEN AN AUSGÄNGE DES APB-216 C-D

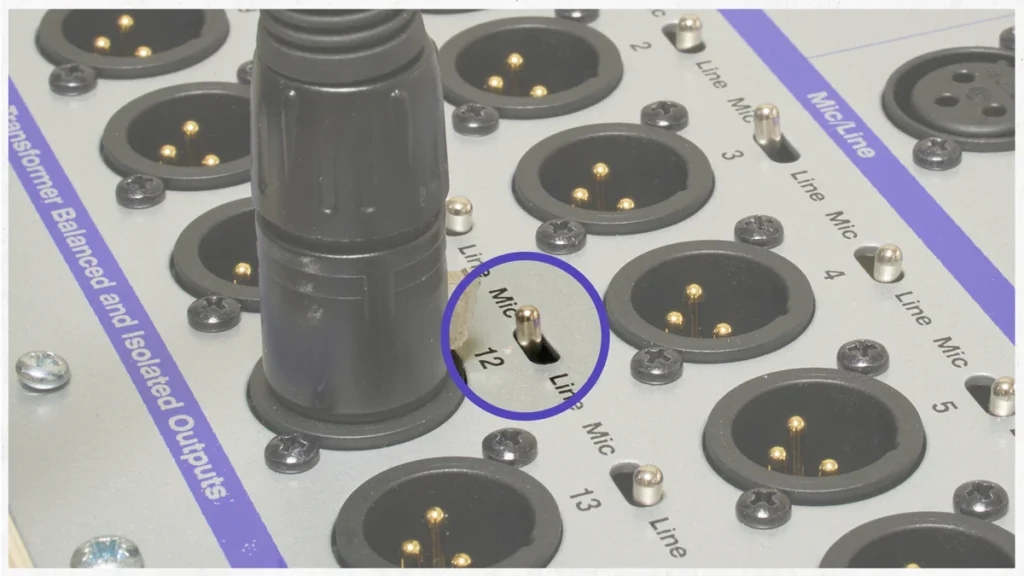

3.1 Wie Sie MIC-Geräte anschließen

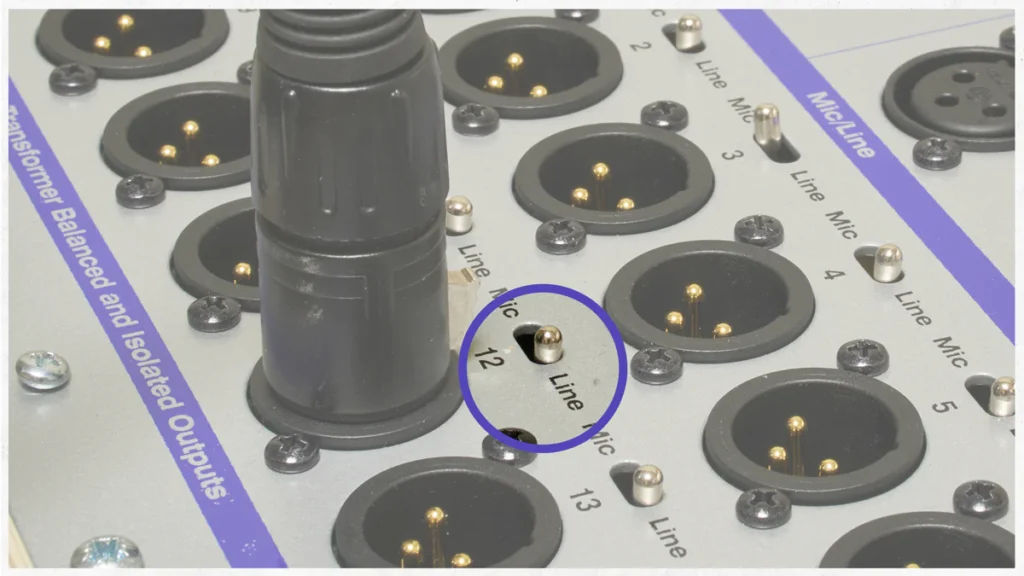

- Schalten Sie den Mic/Line-Schalter (über dem Ausgang) auf die Position MIC
- Verbinden Sie das XLR-Kabel Ihres Geräts mit einem der Ausgänge der APB-216 C-D
3.2 Anschluss von LINE-Geräten
- Schalten Sie den Mic/Line-Schalter (über dem Ausgang) in die Position LINE
- Verbinden Sie das XLR-Kabel Ihres Geräts mit einem der Ausgänge der APB-216 C-D

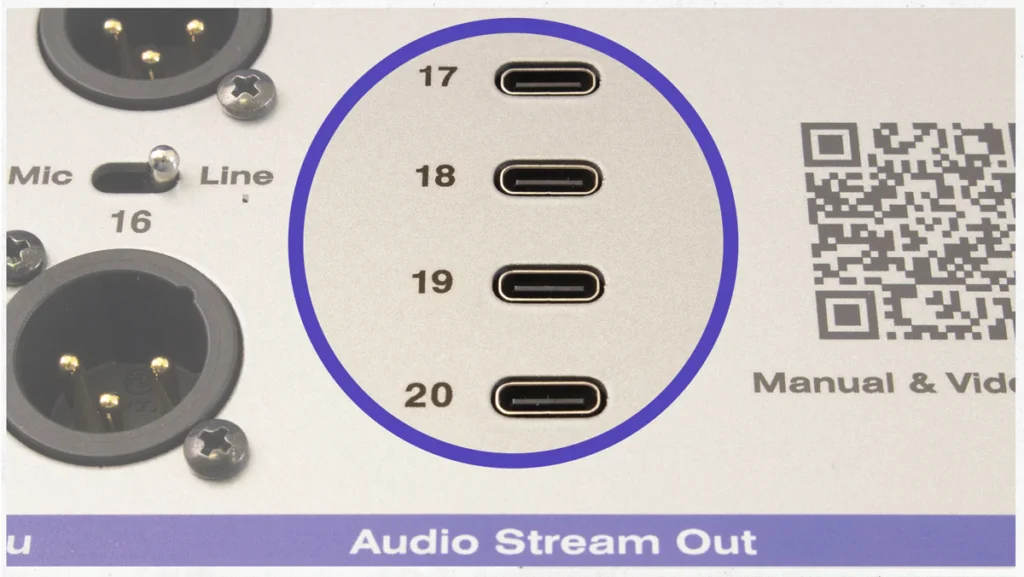

3.3 So verbinden Sie ein Smartphone
- Verbinden Sie das USB-C-Kabel vom Smarthopne mit dem Gerät
- Starten Sie Video-, Audio- oder Live-Streams auf Ihrem Smartphone

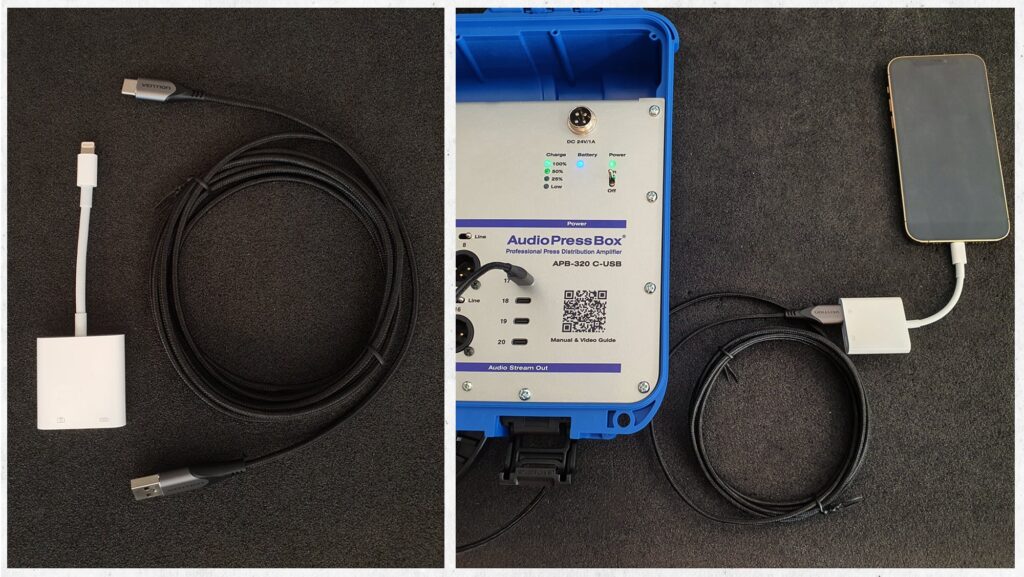

3.4 So verbinden Sie Ihr iPhone oder iPad mit dem Lightning-Anschluss
- Für iPhone und iPad mit Lightning-Anschluss wird der Apple Lightning auf USB 3 Kamera-Adapter zusammen mit einem USB-A auf USB-C Kabel benötigt
- Das iPhone ist mit dem Apple Lightning auf USB 3 Kamera-Adapter verbunden. Das USB-A-auf-USB-C-Kabel ist mit dem USB-C-Ausgang des APB-320 C-D-USB verbunden. USB-A ist mit dem Apple Lightning auf USB 3 Kamera-Adapter verbunden.
