AudioPressBox
APB-D116 R-D

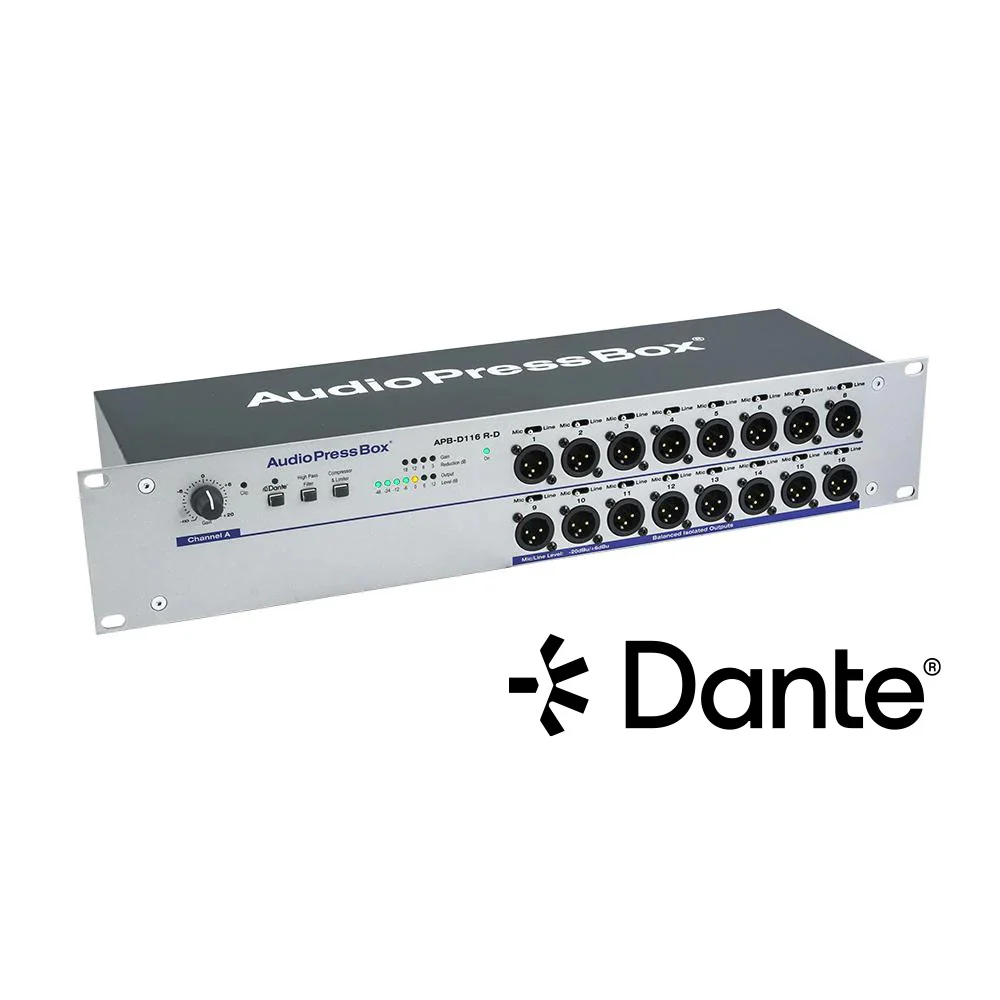

Aktives 19″-Rack, AudioPressBox Drive Unit, 1 LINE-Eingang, 1-Kanal-Dante-Schnittstelle, 16 Line/MIC-Ausgänge, 1 gepufferter Ausgang für bis zu 3 AudioPressBox-Expander

1-Kanal-Aktivlautsprecher mit 1 Analog- und DANTE-Eingang mit hochwertigem Digital-Analog-Wandler. Sie können zwischen Line- und Dante-Eingang umschalten, je nach Bedarf. Er bietet 16 Line/MIC-Level-Ausgänge auf der Vorderseite und einen Ausgang für Expander auf der Rückseite. Die Ausgänge auf der Vorderseite sind symmetrisch und einzeln über einen Transformator isoliert, wobei der Ausgangspegel für jeden Ausgang wählbar ist.

Sie können die Anzahl der Ausgänge mit AudioPressBox Expandern um bis zu 24 zusätzliche Line/MIC-Ausgänge pro Kanal erweitern. Wie bei der AudioPressBox üblich, können Sie unsere Signalverarbeitung wie Hochpassfilter und Kompressor mit Limiter nutzen, um das perfekte Audiosignal für alle angeschlossenen Journalisten zu erhalten. APB-Dante Produkte verwenden Power over Ethernet (PoE). Die Stromversorgung kann über das Ethernet-Kabel von einem PoE-fähigen Netzwerk-Switch oder von einem separaten PoE-Injektor erfolgen.

PoE-Leistungsaufnahme: < 2 Watt

VORSICHT- Wenn Sie einen PoE-Injektor verwenden, muss dieser IEEE 802.3af-konform sein. Die Verwendung eines nicht konformen PoE-Injektors kann das Gerät nachhaltig beschädigen und zum Erlöschen der Garantie führen.

Antriebseinheit für : APB-008 SB-EX, APB-008 IW-EX, APB-008 OW-EX, APB-008 FB-EX, APB-024 R-EX, APB-P008 OW-EX, APB-P008 IW-EX, APB-P112 SB-EX

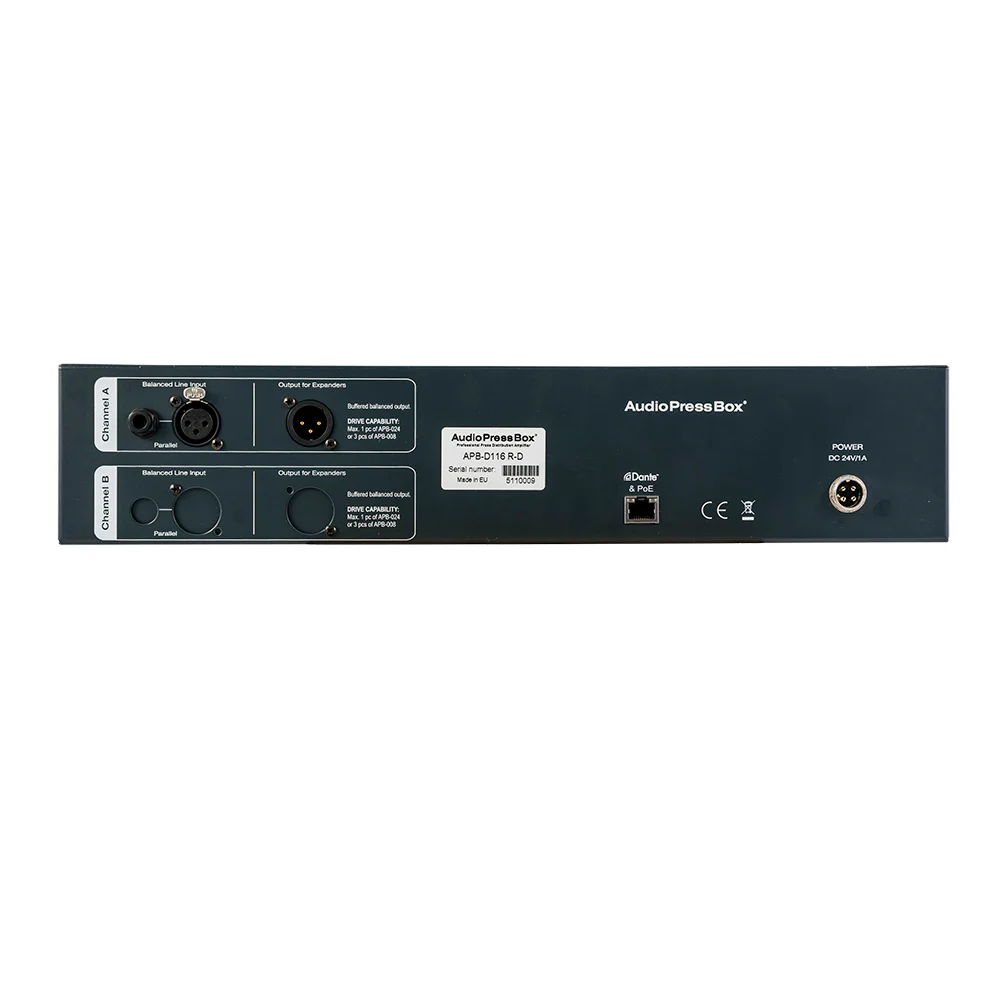

1 Symmetrischer LINE-Eingang - XLR / 6.3mm JACK
1-Kanal-DANTE-Eingang mit hochwertigem Digital-Analog-Wandler
Sie können zwischen Line- und Dante-Eingang umschalten, je nach Ihren Bedürfnissen

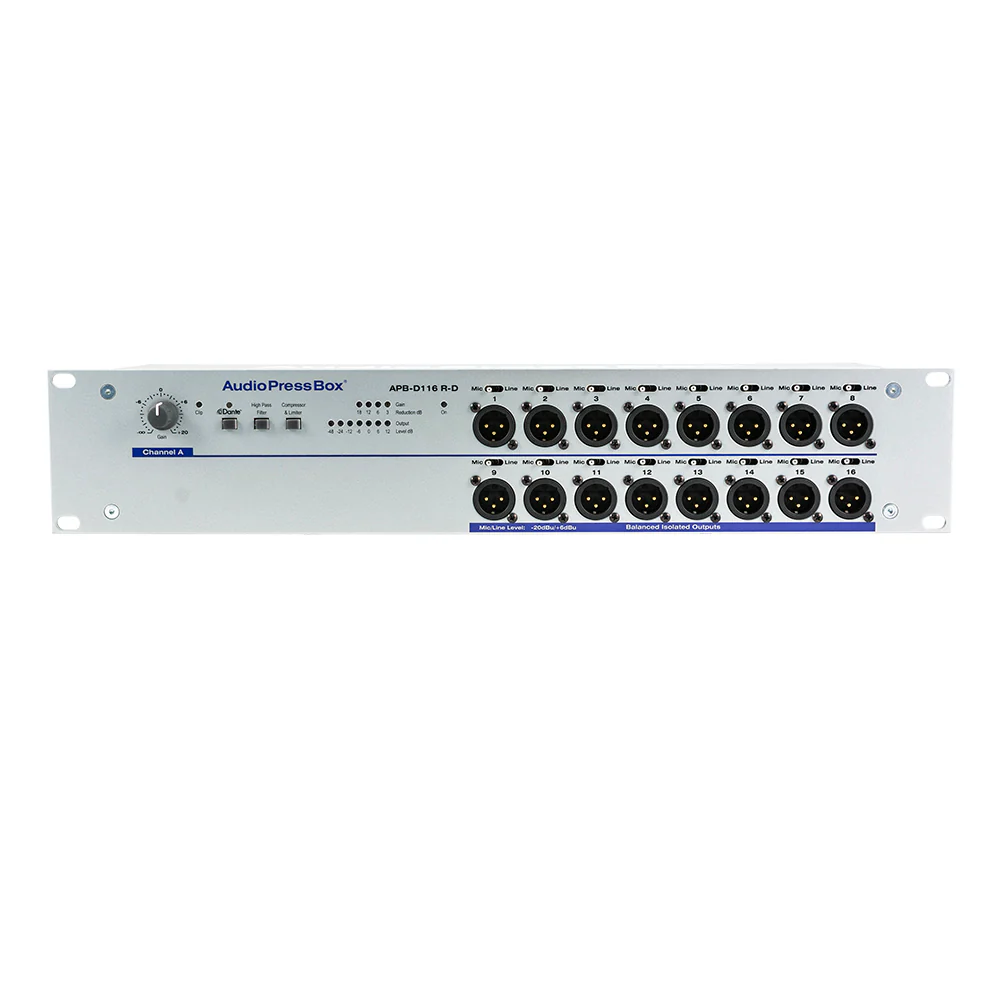

16 hochwertige symmetrische, einzeln transformatorisch isolierte Ausgänge
Jeder Ausgang ist zwischen MIC- und LINE-Pegel umschaltbar
Schaltbarer High-Pass-Filter für jeden Eingangskanal
Umschaltbarer Kompressor und Limiter für jeden Eingangskanal
1 separat gepufferter Ausgang, der 3x APB-008 oder 1x APB-024 Ausgangsexpander ansteuern kann
Maximale Laufwerkskapazität: 24 Line/MIC-Ausgänge
Insgesamt maximal 16+24 Line/MIC-Ausgänge
AudioPressBox liefert Audio in Broadcast-Qualität

Eigenschaften

HPF (Hochpassfilter) Mit dieser Taste können Sie verhindern, dass die tiefen Frequenzen wie ein Mikrofongeräusch oder Knackgeräusche verteilt werden. Sie haben 2 Optionen – die volle Bandbreite oder die 160Hz-Tiefpassfrequenz. Welche Sie wählen, hängt von dem Ton ab, den Sie herausfiltern möchten.

COMP (Taste für den Betrieb des Kompressors/Limiters) Um ein perfektes Ausgangssignal ohne Clipping oder Verzerrung zu erhalten, können Sie die Taste COMP einschalten. Wenn Sie diese ausschalten, kann das Ausgangssignal Clipping oder Verzerrungen enthalten.

Transformator Separat transformatorisch isolierte Ausgänge.

2 gepufferte Expander-Ausgänge für AudioPressBox-Expander.

24V DC Stromversorgung

2-Kanal-Dante-Schnittstelle

Warten Sie auf weitere Details

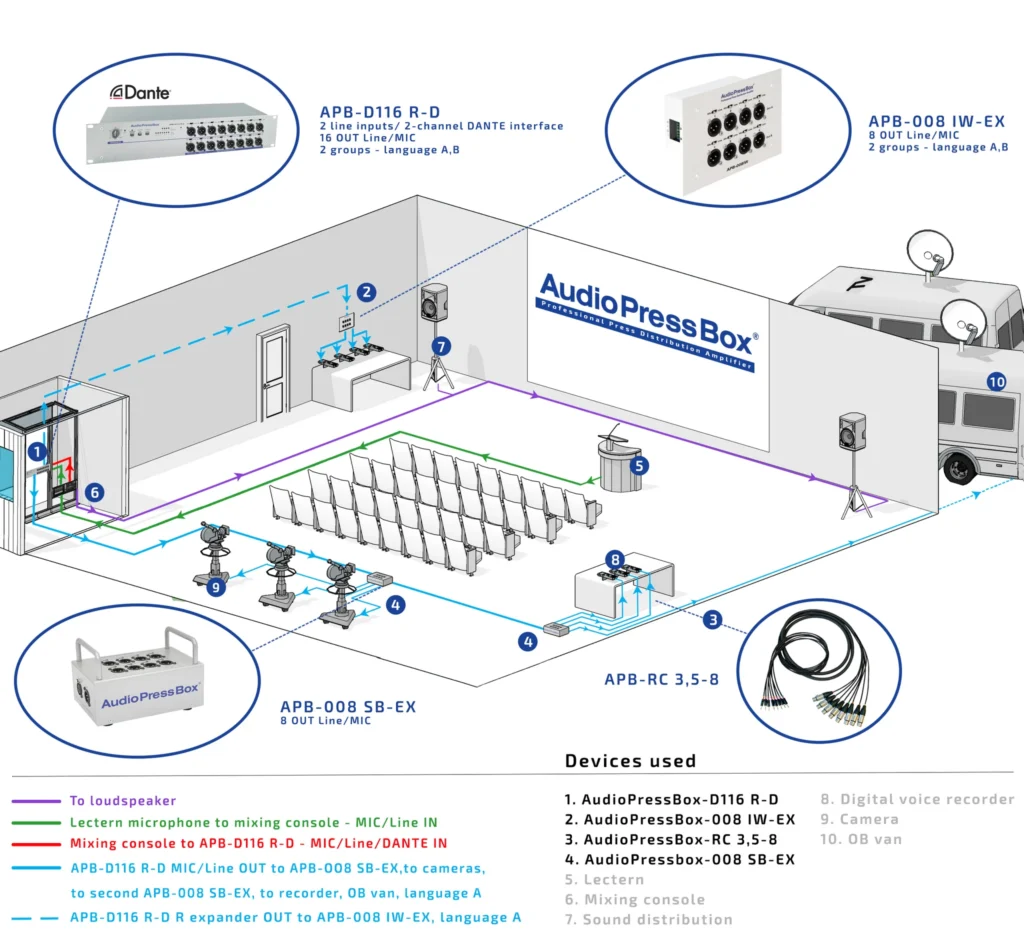

Anwendungen

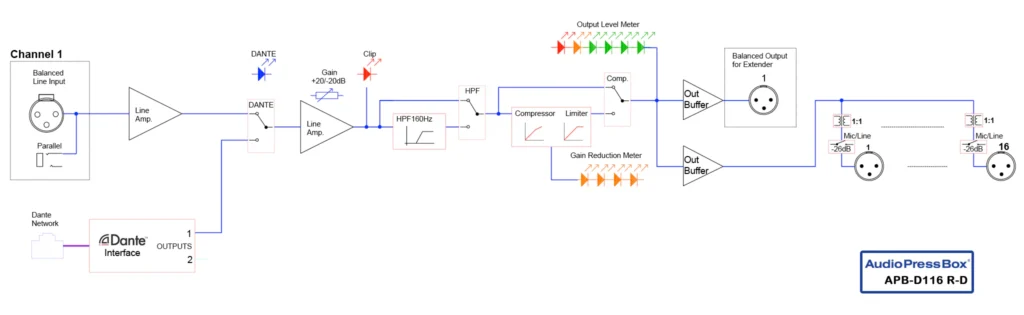

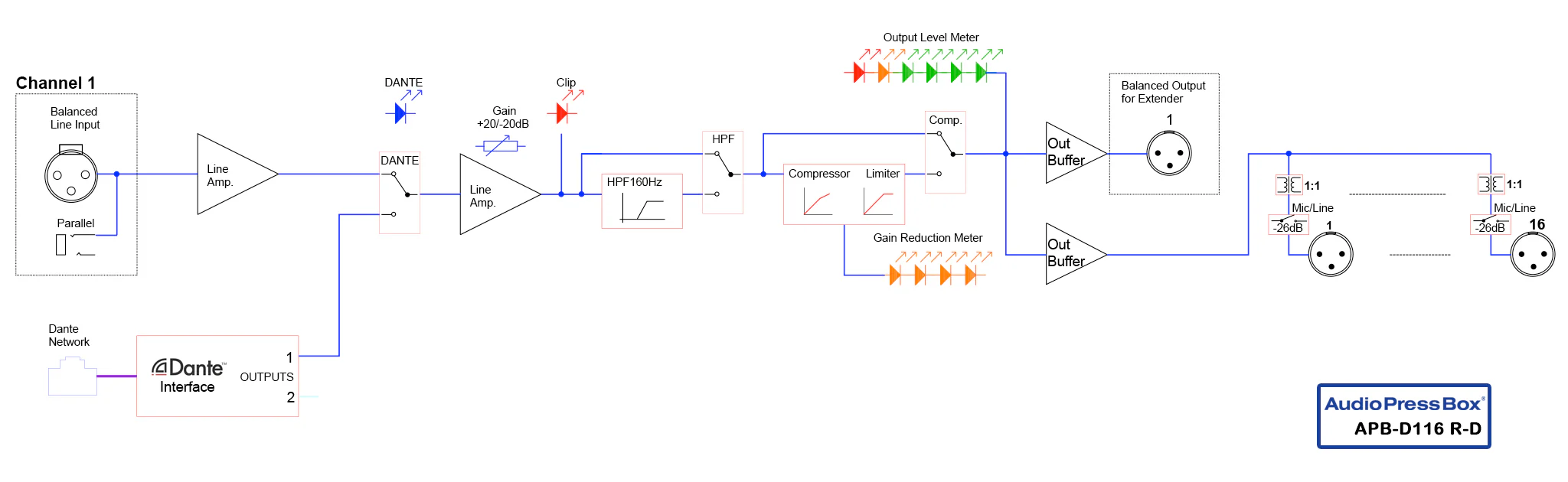

Spezifikation von APB-D116 R-D

Typ	1 Eingang / 16 Ausgänge
Gruppen	1
Eingangssektion
Eingänge	1
Eingangsanschlüsse	Symmetrisch, XLR / 6,3-mm-Klinke, RJ45-Dante
Max. Eingangspegel	Line: +32/+2 dBu
Phantomspeisung	48V
Eingangsimpedanz	>5kOhm
Ausgangssektion
Ausgänge	16 Line-/Mikrofonausgänge, 1 gepufferter Ausgang für Expander (max. 24 Line-/Mikrofonausgänge)
Ausgangsanschlüsse	Symmetrisch, XLR

Nennausgangspegel	+6dBu (Frontausgänge)
Maximaler Ausgangspegel	+20dBu (ohne Last) ; +14dBu (600Ohm)
Ausgangsimpedanz	Mikrofon: 220 Ohm ; Line: 600 Ohm
Transformatorisch isolierte Ausgänge	Ja (jeder Ausgang)
Signal-Rausch-Verhältnis	86dB bei 0dB Verstärkung ; 78dB bei +20dB Verstärkung
Frequenzgang	20/160Hz (Filter) bis 36kHz/-3dB (Frontausgänge)
Bedienelemente	Eingangsverstärkung, Dante-Schalter, Hochpassfilter, Kompressor, Ausgangs-PAD
Anzeigen	Eingangs-Clipping, Dante, Ausgangspegel, Gain Reduction, Stromversorgung

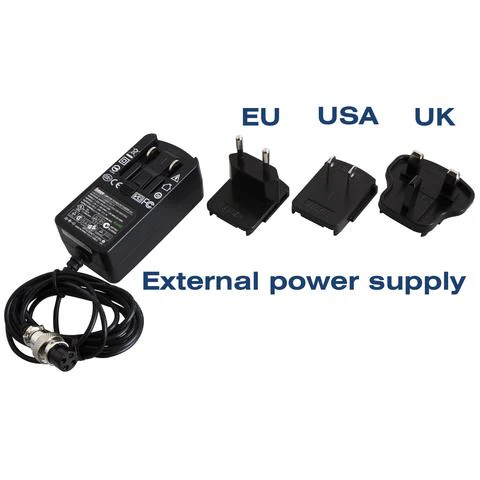

Netzteil	24V DC, 1A externer Adapter
Abmessungen (BxHxT)	2 HE, 480x135x90mm
Gewicht	3410 g
